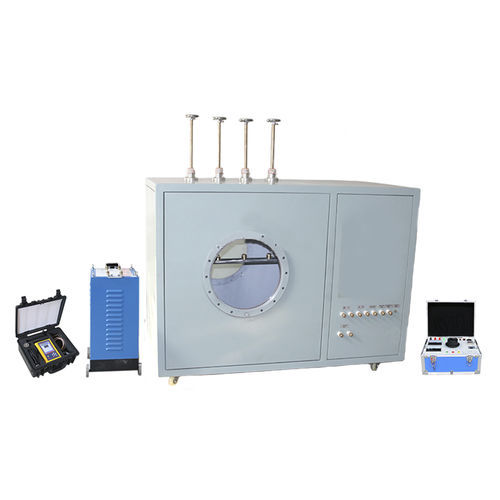

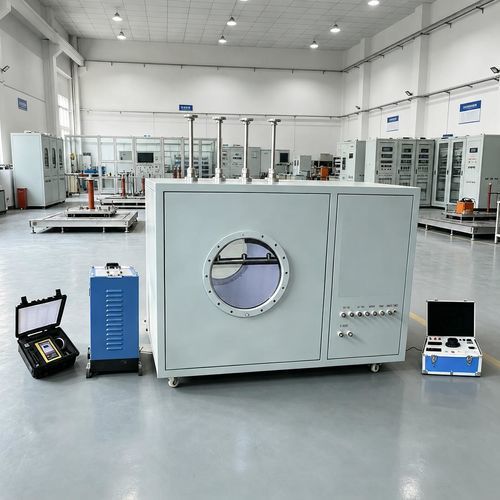

局部放电测试仪 UHVKW

用于数字开关设备

概述
UHVKW系列开关设备部分放电模拟试验装置可在被试开关设备通电状态下安装和测试。装置采用高速AD转换电路对信号进行数字化，并通过数字信号处理、自适应滤波及干扰抑制算法保证检测数据的可靠性。

产品用途与概要
本装置用于重现开关设备内部的典型部分放电现象——尖端放电、悬浮放电、空气隙放电、颗粒放电与表面放电，适用于研发、型式试验与维护培训。主要组成包括高压变压器、耦合电容、可配置放电模块及带同步测量接口的控制系统。

技术参数
Parameter — Value
额定电压 — 30kV
额定电容 — ≤100pF
额定容量 — 3kVA-20kVA
试验频率 — 30Hz-300Hz
输入电压 — 0-220V
仪表电压 — 0-100V
部分放电水平 — ≤1PC
工频耐压 — 30kV/1min
模拟放电类型 — 尖端、颗粒、表面、空气隙、悬浮

特点

• 高度还原：按开关设备物理结构设计，真实重现设备内部部分放电故障。
• 故障类型齐全：可单独或组合产生尖端、悬浮、空气隙、颗粒和表面等放电类型。
• 放电可控：可调放电类型、起始电压、熄弧电压及放电强度，便于重复试验。
• 多样化检测支持：为脉冲电流、超高频、超声波和瞬态接地电压等检测技术提供测试平台。
• 同步测量：内置脉冲电流耦合与校验单元，可同步检测作为仪器评估依据。
• 模块稳定：各放电模块可重复使用，放电特性稳定。
• 可视化：内置红外视频探头，可观察内部状态并记录放电视频。
• 易于操作：各类故障的发生与消失可在装置外部直接控制。
• 安全可靠：内置升压装置并与外部高压隔离，保障试验安全。

注意事项

• 试验过程中应可靠接地仪器外壳。
• 试验时不得在设备面板上或周围堆放无关物品。
• 开机前检查电源电压：AC 220V ±10% 50Hz。
• 更换熔断器和配件时，应使用仪器指定的相同型号。
• 仪器应保持防潮、防油。
• 试验前确认被测设备已断电并与其他带电设备隔离。
• 开机前确认输出旋钮处于零位。

技术特性

• 额定电压：30kV
• 额定电容：≤100pF
• 额定容量：3kVA-20kVA
• 试验频率：30Hz-300Hz
• 输入电压：0-220V
• 仪表电压：0-100V
• 部分放电水平：≤1PC
• 工频耐压：30kV/1min
• 模拟放电类型：尖端放电; 颗粒放电; 表面放电; 空隙放电; 悬浮放电
