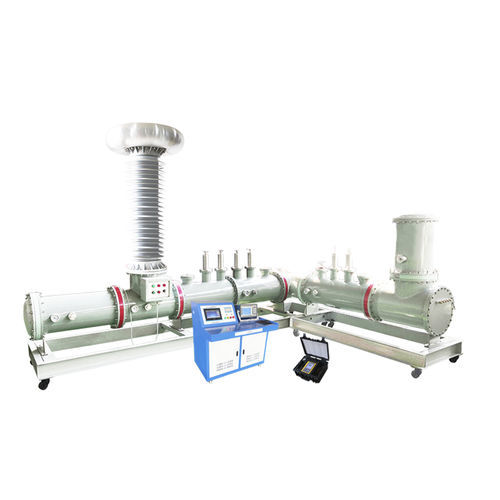

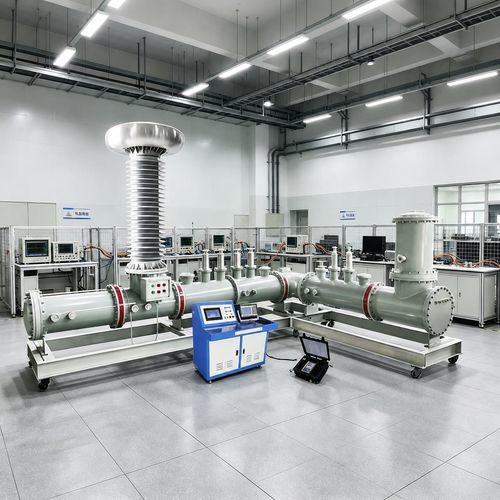

局部放电测试设备 UHVIW

手动变压器精准

概述
UHVIW 系列为无局部放电故障模拟测试装置，适用于带电高压设备（包括 GIS）的在线安装与测试。仪器采用高速 AD 采样，将信号数字化，并通过数字信号处理与自适应滤波等手段提高检测数据的可靠性并抑制干扰。

产品参数
用于高压设备在线检测和定位局部放电。

技术参数
无局部放电高压变压器
额定电压：100 kV
额定容量：5 kVA
输入电压：220 V
输入电流：22.7 A
高压侧电流：0.05 A
额定电压下局部放电容量：≤ 3 pC（系统评估）

耦合电容
额定电压：100 kV
额定电容：100 pF
额定电压下局部放电容量（局部）：≤ 3 pC
放电模型：粒子放电（可配置为 GIS 尖端、悬挂、空气间隙、颗粒、表面及组合放电）

特点

• 体积紧凑，便于在有限空间安装
• 组件轻便，便于搬运与运输
• 结构坚固，适合长途运输
• 支持在无屏蔽环境下完成各类测试
• 所有高压部件封闭在密封舱内，保障操作人员安全
• 可加装套筒以对常规设备进行耐压测试，适用范围广
• 内置高压测量及局部放电耦合电容
• 整机局部放电量 < 3 pC，确保测试数据准确性

工作原理
该装置输出可控高压（0–100 kV），在额定电压下整机局部放电 ≤ 3 pC。带电工况下可自由选择放电类型，并可控制各放电信号的起始电压、消弧电压及放电强度。配合传统局放检测装置或无线感知检测设备，可测试 GIS 尖端、悬挂、空气间隙、颗粒、表面等多种放电类型及其组合，为脉冲电流、超高频、超声、高频、SF6 气体分析等检测技术提供实验验证。

技术规格

• 型号 / 系列：UHVIW
• 应用：高压设备在线检测与定位局部放电
• 变压器额定电压：100 kV
• 变压器额定容量：5 kVA
• 变压器输入电压：220 V
• 变压器输入电流：22.7 A
• 高压侧电流：0.05 A
• 额定电压下局部放电容量：≤ 3 pC（系统）
• 耦合电容额定电压：100 kV
• 耦合电容额定电容：100 pF
• 耦合电容额定电压下局部放电容量：≤ 3 pC
• 放电模型：粒子放电（支持 GIS 尖端、悬挂、空气间隙、颗粒、表面及组合放电）
