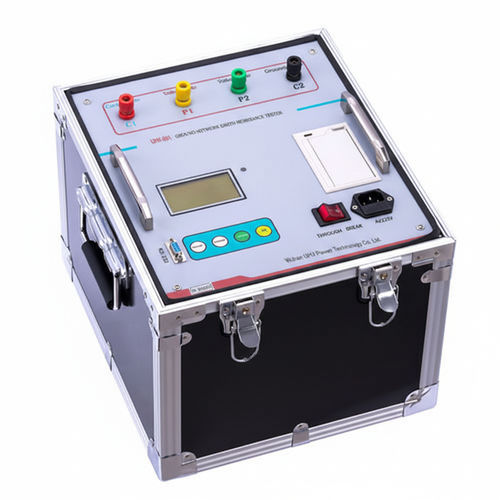

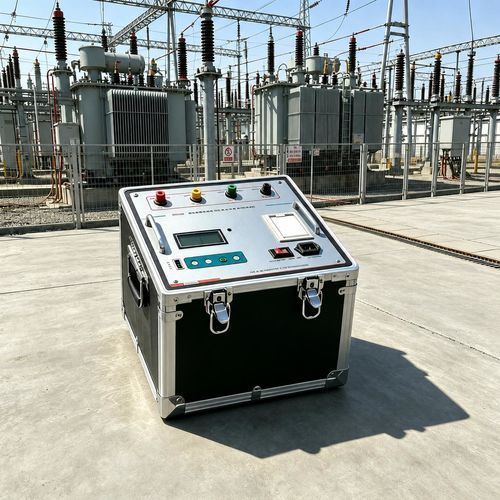

UHV-801 接地网阻抗测试仪采用频率转换交流技术和微处理器控制，专为在带电网格中精确测量接地电阻、接触/步距电压及土壤电阻率而设计。具备50 Hz抗干扰能力和3 A试验电流，支持现场带电检测，减少传统高电流和重型布线需求，适用于变电站、电厂和避雷系统。

产品简介

• 频率转换交流测量，由微处理器控制，在带电网中提供稳定读数。
• 测量范围包括接地电阻、接触/步距电压和土壤电阻率（特定核查目标区间如4Ω–10Ω）。
• 面向现场的紧凑设计，相较30 A方法显著减少布线工作量。

主要特点

• 精确电网频率仿真——输出正弦波，频率可在±5 Hz（45 Hz / 55 Hz）范围内变化。
• 先进抗干扰技术——可变频测量配合数字滤波，在噪声环境中保持稳定结果。
• 高精度——基础误差分辨率0.005 Ω，适用于低阻抗接地系统检测。
• 综合测量能力——集成电流/电压极、接地电阻、步距电压和接触电压测试。
• 用户界面——中文菜单与直接测量显示，便于操作。
• 现场高效部署——紧凑轻便，避免大电流线路与繁重电缆。

技术优势

• 真实电网频率仿真（正弦输出）。
• 优越的噪声抑制与数字滤波。
• 毫欧级分辨率（0.001 Ω）。
• 多参数集成测试。
• 简化的工作流程，加快现场检测速度。

参数 / 技术规格

• 测量范围：0–200 Ω（含桩体电流阻抗）
• 分辨率：0.001 Ω
• 测量误差：±(读数 × 1% + 0.005 Ω)
• 最大输出电压：AC 400 V（45 Hz、55 Hz、双频、正弦波）
• 最大输出电流：AC 5 A（45 Hz、55 Hz、双频、正弦波）；支持3 A模式用于带电网检测
• 输出电流挡位：9挡 — 5 / 4.5 / 4 / 3.5 / 3 / 2.5 / 2 / 1.5 / 1 A（0.5 A步进）
• 抗干扰能力：可承受50 Hz工频干扰电压至10 V
• 测量线要求：电流线铜芯截面积 ≥ 1.5 mm²；电压线铜芯截面积 ≥ 1.0 mm²
• 电源：AC 220 V ±10%、50 Hz
• 外形尺寸：295 × 340 × 310 mm
• 仪器重量：30 kg
