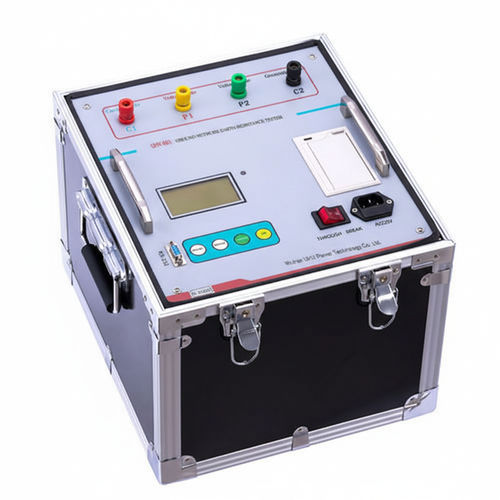

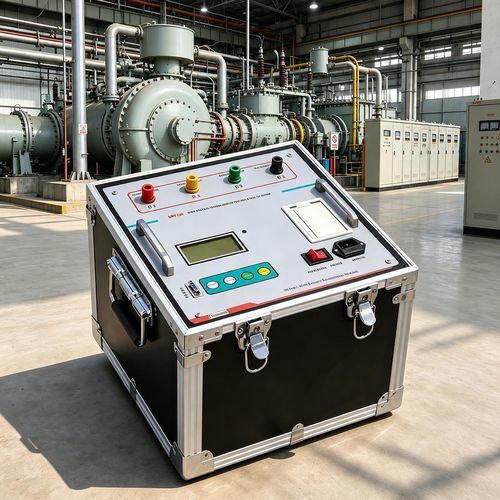

接地电阻器测试仪 UHV-800

接地连续性用于路面用于电子设备

UHV-800 是一款专用仪器，用于测量大型接地网的接地电阻及接地点间的接地连续性。该仪器采用异频抗干扰测量技术，即使在强干扰环境下也能在电网频率（50 Hz）下获得准确数据。

概述

• 面向大型接地网络设计：使用接近电网频率的正弦波测试电流（45 Hz 与 55 Hz）测量接地电阻和接地连续性。
• 可测量电流叠加与电压叠加特性，以及步级电压和接触电压，满足安全性与合规性检测需求。

特点

• 与电网频率等效：测试电流为与电网频率相差 ±5 Hz 的正弦波（采用 45 Hz 与 55 Hz），与电力系统具有良好等效性。
• 强抗干扰能力：异频方法结合软硬件滤波，在噪声环境中仍能输出稳定可靠的数据。
• 高精度：基本误差可达 0.005 Ω，适用于低阻抗接地网络的测量。
• 测量功能全面：支持电流叠加、电压叠加、接地电阻、步级电压和接触电压等测量。
• 操作简便：菜单式显示直接呈现测量结果（菜单为中文显示）。
• 布线工作量小：大多数测量无需大截面电流导线，降低现场接线劳动。

别名

• 接地网电阻测试仪
• 接地电阻表

参数 / 技术规格

• 测量范围：0～200 Ω（含电流桩阻抗）
• 分辨率：0.001 Ω
• 测量误差：±(读数 × 1% + 0.005 Ω)
• 最大输出电压：交流 400 V（45 Hz、55 Hz、双频、正弦波）
• 最大输出电流：交流 5 A（45 Hz、55 Hz、双频、正弦波）
• 输出电流档：5 / 4.5 / 4 / 3.5 / 3 / 2.5 / 2 / 1.5 / 1 A（0.5 A 步进，共 9 档）
• 抗干扰能力：对工频 50 Hz 电压 10 V 的抗干扰能力
• 测量线要求：电流线铜芯截面积 ≥ 1.5 mm²；电压线铜芯截面积 ≥ 1.0 mm²
• 电源：AC 220 V ±10%，50 Hz
• 外形尺寸：295 × 340 × 310 mm
• 整机重量：30 kg
