便携式绝缘电阻仪 GM-5kV
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 便携式
产品介绍
概述
主要特性
电阻测量范围与精度
技术规格
定时与报警功能
随附文件与别名

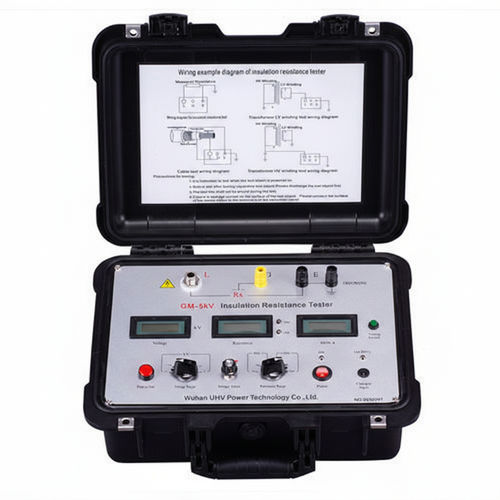

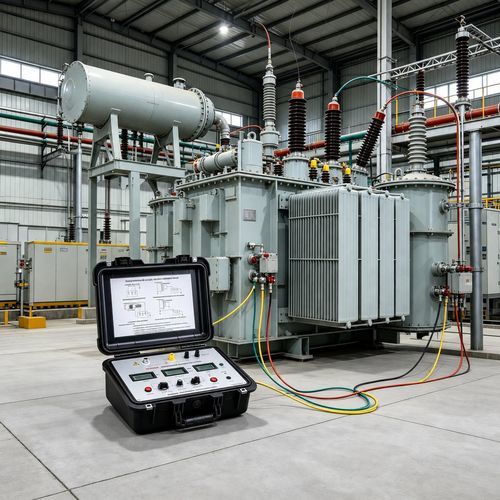

- GM-5kV 绝缘电阻测试仪为便携式高压兆欧表，专为高压变电站与电厂设计，用于在强干扰环境下测量大型变压器、电机及电力电缆的绝缘电阻。
- 仪器提供可调高压输出、宽广的电阻测量范围以及定时和报警功能，支持吸收比与极化指数分析。
主要特性
- 强抗干扰能力：电场感应抗干扰可达 2 mA（50/60 Hz）。
- 大短路电流（典型值 10 mA），适用于大电容量和高电感对象的测试。
- 宽范围电阻测量，具高分辨率和准确读数。
- 高压输出可选等级：0.1 kV、0.25 kV、0.5 kV、1 kV、2.5 kV、5 kV；可从 0 V 平滑调节到所需电压。
- 声光提醒及定时功能，辅助测量记录与分析（吸收比、极化指数）。
- 关键部件采用进口件，以保证测量的稳定性与精度。
- 一体式便携外壳：体积紧凑、重量轻，便于携带；外壳材料耐用，适合现场工况。
电阻测量范围与精度
- 20 MΩ：0.01 – 19.99 MΩ — 精度 ±(5% + 3 digits)。
- 200 MΩ：5.0 – 199.9 MΩ — 精度 ±(5% + 3 digits)。
- 2000 MΩ：50 – 1999 MΩ — 精度 ±(5% + 3 digits)。
- 20 GΩ：0.5 – 19.99 GΩ — 精度 ±(5% + 3 digits)。
- 200 GΩ：5.0 – 199.9 GΩ — 精度 ±(10% + 3 digits)。
- 2000 GΩ：50 – 1999 GΩ — 精度 ±(20% + 10 digits)。
技术规格
- 型号：GM-5kV
- Brand：UHV Power (Wuhan UHV Power Technology Co., Ltd.)
- 输出电压等级：0.1 kV、0.25 kV、0.5 kV、1 kV、2.5 kV、5 kV（可从 0 V 平滑调节到所需电压）。
- 试验电压精度：±(5% + 10 V)。
- 短路电流：典型值 10 mA。
- 显示：三个 3½ 位 LCD 数字表头，分别显示试验电压、电阻和时间。
- 电源：内置可充电锂电池，DC 15 V；带 AC（50/60 Hz）专用适配器充电接口。
- 使用环境：温度 −20 ℃ 至 +40 ℃；相对湿度 20% ～ 90%。
- 外形尺寸（长 × 宽 × 高）：315 × 240 × 180 mm。
- 重量：5.5 kg。
定时与报警功能
- 秒表显示最大 19 分 59 秒（每 20 分钟循环）。
- 在 15 s、60 s 及此后每分钟提供声响提示；提示时短促蜂鸣，电阻读数保持 3 秒。
- 若读数无效或低于所选量程下限，仪器发出连续声报警。
随附文件与别名
- 别名：绝缘电阻测试仪；绝缘测试仪。
- 产品页提供文档：用户手册（PDF）及校准证书（PDF）。
