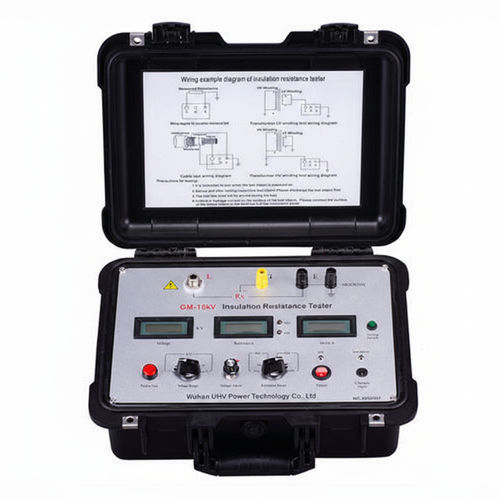

便携式绝缘电阻仪 GM-15kV
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 便携式
产品介绍
概述
主要特性
应用
安全注意事项
技术规格

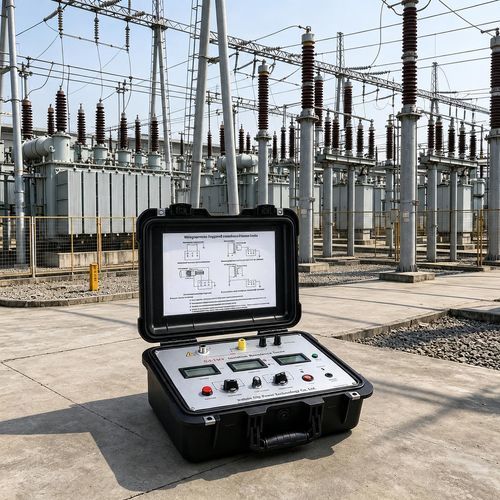

- GM-15kV 数字高压绝缘电阻测试仪用于测量高压变电站、发电厂、远距离及地下电缆、变压器、马达及其他电气设备的绝缘电阻。
- 集成模拟电路、数字电路与机械设计，提供宽范围的输出电压/电流能力、广泛的测量范围、测量精度及良好的抗干扰性能。
主要特性
- 抗干扰能力强：对电场感应干扰具有抵抗能力（可达 2 mA @50 Hz），在许多现场情况下可在不拆线的前提下进行测量。
- 高短路电流能力（典型值 10 mA），适用于大容量或高电感设备的测试。
- 宽广的电阻测量范围与高分辨率，覆盖从低兆欧到数千吉欧的量级。
- 可调高压输出，支持多档位选择并可从 0 V 平滑调节至目标电压。
- 具备声光报警与定时功能，便于记录与分析吸收比和极化指数（PI）。
- 采用进口高品质元件以保证测量精度与可靠性。
- 一体化紧凑轻便机箱，便于现场携带与操作。
- 结构坚固耐用，适合长期现场使用。
应用
- 适用于电力系统、通信、机电安装与维护、工业电力等领域，用于测量变压器、马达、电缆及其他电气设备的绝缘电阻。
安全注意事项
- 仪器会产生高压，测试前必须连接安全接地线；被测对象可能存在工频泄漏或感应高压能量。
- 仪器在高压运行期间不得进行手动放电。测试结束后，应等待仪器自动放电并确认电压表回零后再进行必要的手动放电；避免强脉冲短路放电，以免损坏被测对象的绝缘或仪器内部电路。
技术规格
- 型号：GM-15kV。
- 输出电压档位：0.5 kV、1 kV、2.5 kV、5 kV、10 kV、20 kV。
- 测试电压精度：±(5% + 10 V)。
- 典型短路电流：10 mA。
- 电阻测量范围与精度：
- 20 MΩ：0.01 – 19.99 MΩ，精度 ±(5% + 3 位)。
- 200 MΩ：5.0 – 199.9 MΩ，精度 ±(5% + 3 位)。
- 2 GΩ：0.05 – 1.999 GΩ，精度 ±(5% + 3 位)。
- 20 GΩ：0.5 – 19.99 GΩ，精度 ±(5% + 3 位)。
- 200 GΩ：5.0 – 199.9 GΩ，精度 ±(10% + 3 位)。
- 2000 GΩ：50 – 1999 GΩ，精度 ±(20% + 10 位)。
- 功能：可调高压输出、定时器、声光报警、便携一体机箱。
