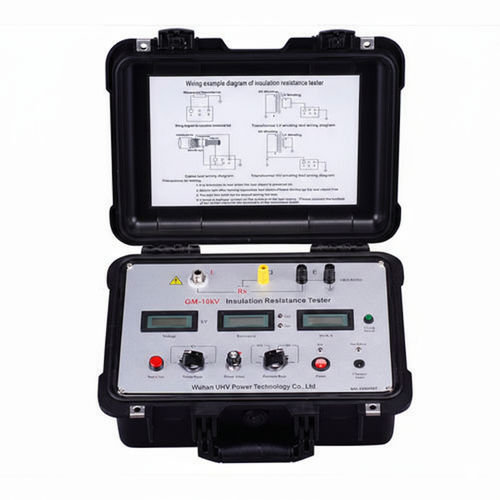

绝缘电阻仪 GM-10kV

GM-10kV Adjustable High-Voltage Digital Tester是一款工业级绝缘电阻测试仪，能输出可选直流高压并测量泄漏电流以计算绝缘电阻。适用于变电站、发电厂、输电线路、地埋及架空电缆、大型变压器和电机等高压设备的绝缘检测。

范围与精度

• 20 MΩ — 有效测量: 0.01–19.99 MΩ — 精度: ±(5%+3d)
• 200 MΩ — 有效测量: 5.0–199.9 MΩ — 精度: ±(5%+3d)
• 2 GΩ — 有效测量: 0.05–1.999 GΩ — 精度: ±(5%+3d)
• 20 GΩ — 有效测量: 0.5–19.99 GΩ — 精度: ±(5%+3d)
• 200 GΩ — 有效测量: 5.0–199.9 GΩ — 精度: ±(10%+3d)
• 2000 GΩ — 有效测量: 50–1999 GΩ — 精度: ±(20%+10d)

重要说明 / 注意事项

• MΩ量程校准电压: 0.5 kV；GΩ量程校准电压: 2.5 kV。
• 为保证电阻测量精度，试验电压应高于所用额定电压范围的20%。
• 当试验电压超过8 kV并测量超过20 GΩ的电阻时，应对空气中裸露的高压电极进行屏蔽，避免空气电离影响测量。
• 2000 GΩ量程为干燥环境（相对湿度 < 70%）下的参考量程。

主要特点

• 可调直流高压输出：多档可选（示例：0、0.25 kV、0.5 kV、2.5 kV、5 kV，具体视型号而定）。
• 数字LCD显示：直观、清晰地显示绝缘电阻及试验状态。
• 抗干扰能力强：配备等电位保护环与4阶有源低通滤波器，抑制工频及强电磁干扰。
• 高自动化：部分型号自动计算吸收比与极化指数，并具备自动量程切换。
• 安全可靠：试验后仪器自动放电，须在电压表返回零后再进行手动操作。

应用领域

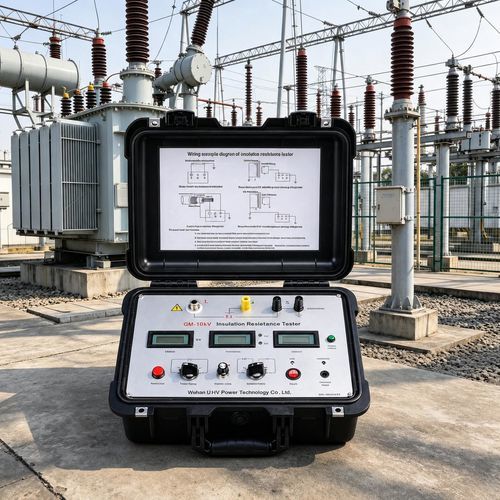

• 广泛用于高压变电站、发电厂、输电线路、埋地和架空电缆、大型变压器与电机的绝缘电阻测量。
• 亦适用于通信、机电安装与维护等领域的绝缘检测场景。

特性 / 技术规格

• 产品名称：GM-10kV Adjustable High-Voltage Digital Tester
• 型号/系列：GM series
• 别名：Insulation Resistance Tester；Insulation Meter
• 典型可选试验电压：0、0.25 kV、0.5 kV、2.5 kV、5 kV（视型号而定）
• 显示：LCD数字显示
• 抗干扰措施：等电位保护环；4阶有源低通滤波器
• 自动功能：自动计算吸收比与极化指数（视型号）；自动量程切换
• 测量量程与精度：见上方“范围与精度”
• 使用环境说明：最高量程（例如2000 GΩ）请在干燥环境（相对湿度 < 70%）中作为参考使用
• 随附文档：用户手册、校准证书（PDF）
• 制造商：Wuhan UHV Power Technology Co., Ltd.
