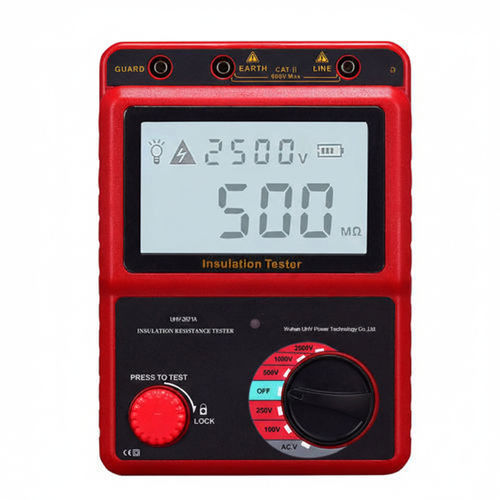

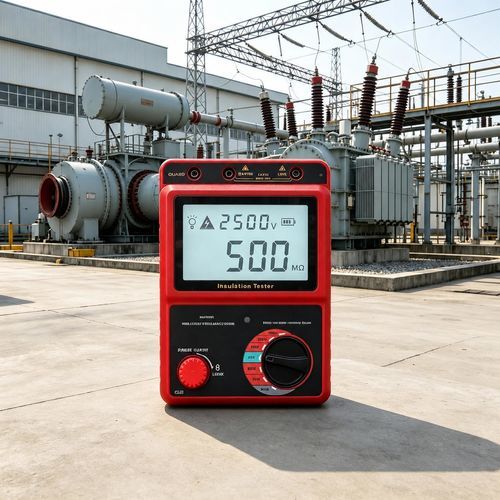

便携式绝缘电阻仪 UHV-2671A

UHV-2671A 是一款便携式数字绝缘电阻测试仪，用于检测电气设备和电缆对接地的绝缘电阻。仪器提供多档直流试验电压、充足的输出功率和可测量的短路电流，适用于现场和实验室检测。

测试电压与测量量程

• 额定测试电压：100 V、250 V、500 V、1000 V、2500 V。
• 按电压划分的量程：100 V：0.0–10 MΩ、10–100 MΩ、100–200 MΩ；250 V：0.0–10 MΩ、10–100 MΩ、100–500 MΩ；500 V：0.0–99.9 MΩ、100–999 MΩ；1000 V：0.0–99.9 MΩ、100–999 MΩ、1.00–19.9 GΩ；2500 V：0.0–99.9 MΩ、100–999 MΩ、1.00–9.99 GΩ、10.0–49.9 GΩ。

测量参数

• 开路电压：DC 100 V ±10%；DC 250 V ±10%；DC 500 V ±20%；DC 1000 V ±20%；DC 2500 V ±20%。
• 标准测量电流（在指定负载下的典型值）：100 V：0.2–0.25 mA（在 0.5 MΩ 时）；250 V：0.5–0.55 mA（在 0.5 MΩ 时）；500 V：1.0–1.1 mA（在 0.5 MΩ 时）；1000 V：1.0–1.1 mA（在 1.0 MΩ 时）；2500 V：1.0–1.1 mA（在 2.5 MΩ 时）。
• 短路电流：约 1.3 mA。
• 绝缘测量精度：±5% rdg ±5 dgt。

功能与安全

• 测量后自动放电功能，便于安全操作。
• LCD 背光，便于弱光环境下读取。
• 带电线路警示显示与蜂鸣器报警。
• 无操作约 10 分钟自动关机。
• 电量低提示。

交流电压测量

• 模式：交流电压测量。
• 量程：30–600 V（50/60 Hz）。
• 分辨率：1 V。
• 精度：±2% rdg ±3 dgt。

技术规格

• LCD 显示：最大 999 计数。
• 过量程指示：绝缘电阻显示 "OL"，电压显示 "LO"。
• 自动量程：上移量程于 1000 计数；下移量程于 95 计数（仅限绝缘测量）。
• 采样率：0.5–10 次/秒。
• 使用海拔：≤ 2000 m（室内使用）。
• 工作环境：0 °C 至 40 °C；湿度 ≤ 85%。
• 存储环境：-20 °C 至 60 °C；湿度 ≤ 90%。
• 过载保护：绝缘量程：AC 1200 V / 10 s；电压量程：AC 720 V / 10 s。
• 耐压：AC 8320 V（50/60 Hz）/ 5 s（回路与外围间）。
• 绝缘阻抗：>1000 MΩ / DC 1000 V（回路与外围间）。
• 电源：DC 9 V（6 × 1.5 V AA 电池）。
• 电池电流：约 800 mA（最大）。
• 电池寿命：约 15 小时。
• 尺寸：125.4 × 174.6 × 69 mm。
• 重量：547.44 g（不含电池和测试线）。
• 别名：电阻测试仪；数字绝缘测试仪。

典型应用

• 工业电气设备的周期性维护与安全检查。
• 电缆敷设、安装和调试时的绝缘验证。
• 现场对电动机、变压器和开关设备的故障排查与测试。
• 生产线和研发实验室的质量控制。
