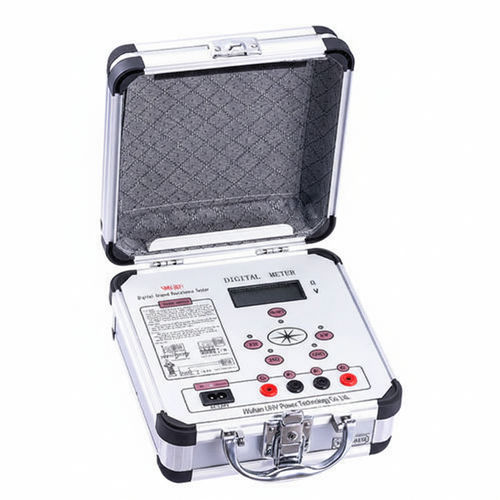

接地电阻器测试仪 UHV-2571

接地电阻率用于路面用于电子设备

UHV-2571 是一款便携式数字接地电阻测试仪，采用中大规模集成电路替代传统手动试验电流发生方式，结合三端子和四端子测量方法。用于可靠测量接地电阻、低电阻导体电阻、土壤电阻率及交流电压，具有增强的抗干扰性能。

主要特性

• 高强度铝合金外壳，适合现场工业使用。
• 相位锁定环（PLL）同步跟踪与开关电容滤波，提高对工频和射频干扰的抑制能力。
• DC/AC 转换技术将直流转换为低频交流恒定电流，确保测量稳定。
• 在规定范围内允许辅助接地电阻（RC）和辅助电位（RP），不会显著影响测量结果。
• 无需手动调节或平衡；3(1/2) 位 LCD 显示；溢出显示为“1”。
• 可测量接地电阻、低电阻导体电阻、土壤电阻率和交流电压。提供用户手册和校准证书。

技术参数

• 环境温度：0℃ ～ +45℃
• 相对湿度：≤ 85% RH
• 测量范围及恒定电流（RMS）：电阻：0～2 Ω (10 mA)、2～20 Ω (10 mA)、20～200 Ω (1 mA)
• 电压测量范围：AC 0～19.99 V
• 测量精度：0～0.2 Ω ≤ ±3% ±1d；0.2 Ω～199.9 Ω ≤ ±1.5% ±1d；1～19.99 V ≤ ±3% ±1d
• 分辨率：0.001 Ω、0.01 Ω、0.1 Ω、0.01 V
• 允许的辅助接地电阻（C1 与 C2 之间的 RC）：对于 0～2 Ω 与 2～20 Ω 范围 ≤ 1 kΩ；对于 20～200 Ω 范围 ≤ 2 kΩ
• 辅助电位（P1 与 P2 之间的 RP）：RP < 40 kΩ，误差 ≤ ±5%
• 允许的接地电压（工频有效值）：≤ 5 V，误差 ≤ ±5%
• 最大功率损耗：≤ 2 W
• 电源（DC）：8 × 1.5 V（AA，R6）电池
• 电源（AC）：220 V / 50 Hz
• 尺寸：220 × 200 × 105 mm
• 重量：≤ 1.4 kg

特性 / 规格

• 型号：UHV-2571
• 测量功能：接地电阻、低电阻导体电阻、土壤电阻率、交流电压
• 显示：3(1/2) 位 LCD
• 抗干扰：PLL 同步跟踪与开关电容滤波
• 电流源：针对不同量程的恒流输出（10 mA / 1 mA）
• 电源：电池或交流（8×AA 或 220 V/50 Hz）
• 结构：铝合金外壳；紧凑且轻便（≤ 1.4 kg）
