便携式绝缘电阻仪 GM series

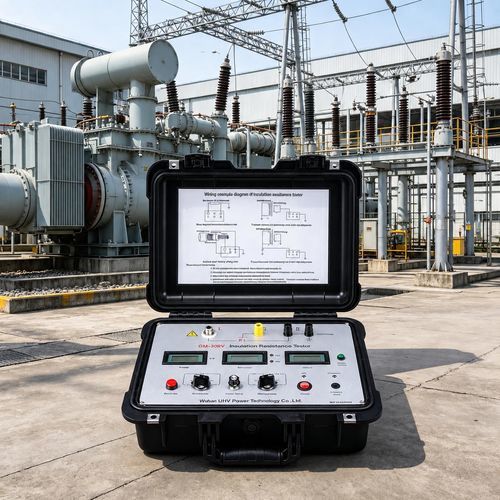

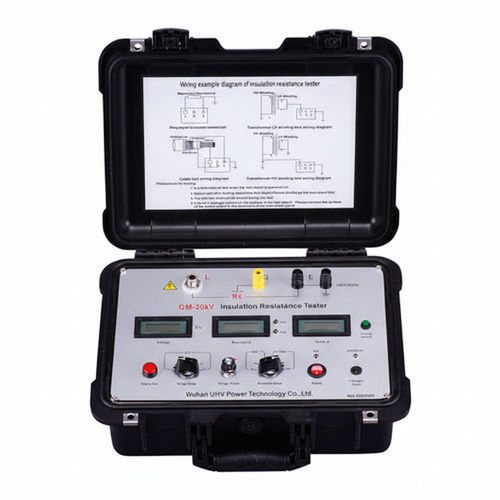

GM-20kV Adjustable High Voltage Digital Test Set 是一款便携式绝缘电阻测试仪，具备可选试验电压 0 / 5 / 10 / 20 kV。设备结合 I→V 转换与双积分数字电压表的分压功能，可在 LCD 上直接显示绝缘电阻值。

功能与基本原理

• 可选试验电压：0、5、10、20 kV，由反馈型 DC/DC 转换器生成。
• 测量方法：等效传统兆欧表的电流比（current‑ratio）法；通过 I→V 转换及双积分数字电压表分压实现欧姆→数字转换。
• 显示：3½ 位 LCD 表头，分别显示试验电压、阻值和时间。
• 电源：内置可充电电池（维护中提及锂电或 NiMH）；专用 DC15V 适配器充电；满电典型连续工作约 6–8 小时（充电时间约 6–8 小时）。
• 计时与报警：计时器最大 19 分 59 秒（20 分循环）；在 15 秒、60 秒及每分钟发出短鸣并在关键点保持阻值显示 3 秒；若测量值超出范围或无效则持续报警。

工作原理
仪器通过内置电池和 DC/DC 转换产生直流高压，并将其加在被测体的 E 端与 L 端之间。产生的电流经 I→V 转换并分压处理，最后由数字电压表显示为绝缘电阻值。设计采用中/大规模集成电路，具有高输出功率和较大短路电流能力，提供多个输出电压等级。

注意事项

• 安全：'L' 为高压输出端，'E' 端须接地。
• 施加高压前检查仪器状态，先连接负载电阻再接通电源，以免突入电流、火花或放电损坏内部电路或标准电阻。
• 电池充电：采用恒压限流充电方式；满充约 6–8 小时。长期存放建议定期充电（建议每三个月）以延长电池寿命。
• 电池重装/更换：更换 NiMH 电池组时应选择容量相近的电芯，并在组装前对每个电芯进行完全充电。

图片与相关文档

• 产品图片库（产品视图及技术示意图）在产品页提供。
• 用户手册与校准证书可作为 PDF 下载。

参数 / 技术规格

• 试验电压：0 / 5 / 10 / 20 kV（可选）
• 测量方法：I→V 转换 + 双积分数字电压表分压（电流比法）
• 抗电场干扰能力：2 mA（50/60 Hz）
• 计时与报警：计时器至 19:59，20 分循环；15 s、60 s 及每分钟报警；读取保持 3 s；若读取无效或低于下限则持续报警
• 显示：3½ 位 LCD，显示电压、阻值、时间
• 电源：内置可充电电池；DC15V 专用适配器充电
• 工作环境：-20 °C 至 +40 °C；相对湿度 20%–90%
• 外形尺寸（长×宽×高）：315 × 240 × 180 mm
• 重量：5.5 kg
• 别名：Insulation Resistance Tester；Insulation Meter；Adjustable High Voltage Digital Tester
