电网分析仪 UHV-109A

电阻电阻功率

产品介绍

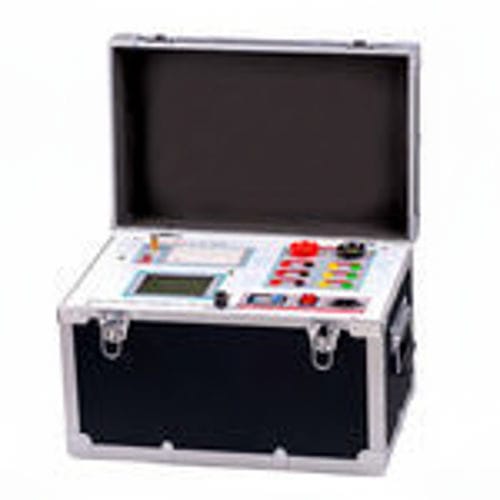

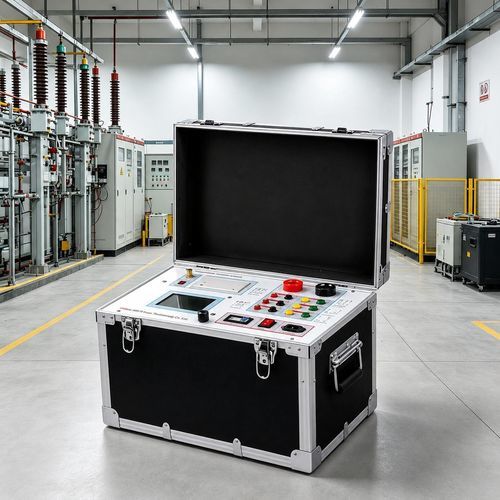

UHV-109A 是一款便携式、独立运行的 CT/PT 匝比测试仪，适用于实验室与现场的自动化校验与测量。设备集成自动拐点检测、标准化报告功能与大容量本地存储，支持 USB 一键导出 Word 报告，能够提高校验效率并缩短调试时间。

产品特性

• 支持 CT 与 PT 的检测及匝比测量
• 符合 GB 20840.3-2013 与 GB 20840.2-2014（引用 IEC）
• 独立运行——无需外接设备
• 内置高速热敏打印机，可现场即时打印报告
• 人性化智能控制器，配备大屏图形 LCD
• 按标准自动计算/检测 CT/PT 励磁拐点
• 自动生成 5% 与 10% 误差曲线
• 支持 3000+ 测试记录存储，断电数据保护
• USB 数据传输与 PC 兼容的一键 Word 报告生成
• 便携式设计（重量 ≤ 22 kg），便于现场检定

技术参数 / 规格

• 电源：AC 220V ±10%，50Hz
• 设备输出：0 ~ 2500 Vrms，5 kVA（最大设定值 20 A）
• 大电流输出：0 ~ 1000 A
• 励磁精度：≤ 0.5%（0.2% * 读数 + 0.3% * 量程）
• 二次绕组电阻测量：
  • 量程：0.1 ~ 300 Ω
  • 精度：≤ 0.5%（0.2% * 读数 + 0.3% * 量程）
• 二次实际负载测量：
  • 量程：5 ~ 500 VA
  • 精度：≤ 0.5%（0.2% * 读数 + 0.3% * 量程）± 0.1 VA
• 相位（角差）测量：
  • 精度：4 分
  • 分辨率：0.1 分
• 比率误差精度：0.05%
• CT 匝比测量：
  • 量程：≤ 25000 A/5 A（5000 A/1 A）
  • 精度：≤ 0.5%
• PT 匝比测量：
  • 量程：≤ 500 kV
  • 精度：≤ 0.5%
• 工作条件：温度 −10°C ~ 40°C；湿度 ≤ 90%；海拔 ≤ 1000 m
• 外形尺寸：410 mm × 260 mm × 340 mm
• 重量：≤ 22 kg
