电阻测试仪 UHV-107A

极性工业手持式

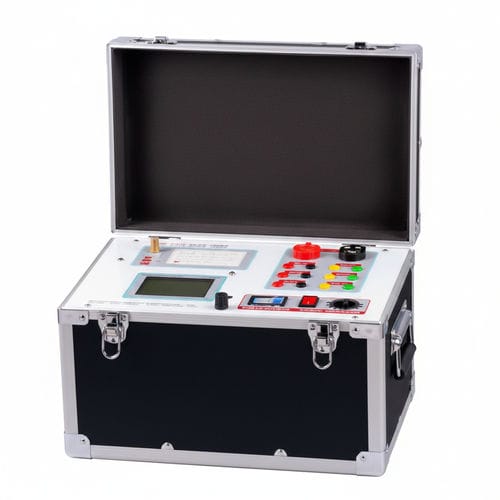

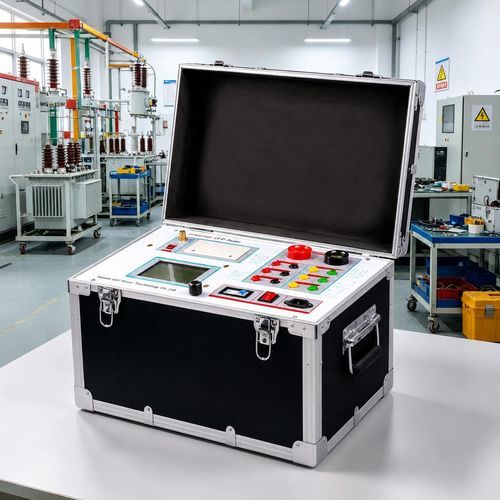

UHV-107A CT/PT 伏安分析仪是一款便携式现场仪器，用于对保护级（P-class）和计量级 CT 与 PT 进行自动化、全面的测试。设备集成励磁曲线测量并自动识别 knee-point，生成 5%/10% 误差曲线，校验变比与极性，进行二次负荷测试，并支持现场打印和数据导出功能。

主要优势

• 标准合规：通过 GB 20840.3-2013 与 IEC 60044 认证。
• 一体化现场方案：便携设计 ≤22 kg，无需外接设备。
• 现场报告：内置热敏打印，约 8 秒即可打印；支持 USB 导出 Word/PDF 报告。
• 高精度自动化：AI 辅助 knee-point 计算，重复性 ≤0.5%，动态误差映射生成 5%/10% 复合曲线。
• 稳健的数据存储：军工级闪存 + 超级电容备份，保存 >3,200 条测试记录；经 −25°C 至 55°C 工况验证。
• 快速投运：图形化界面与引导流程，支持在 15 分钟内完成 CT 投运。

主要功能

• 励磁曲线测量并自动检测 knee-point。
• 自动生成 5% 与 10% 误差曲线（复合精度映射）。
• CT/PT 变比校验与极性检查。
• 二次负荷（实际负载）测试与二次绕组电阻测量，无需外接仪器。
• 内置高压与大电流输出，可在设备额定范围内完成各项测试；内置打印与 USB 导出。

技术规格

• 工作电源：AC 220V ±10%，50Hz。
• 设备输出：0 ~ 2500 V，5 kVA（最大可设电流 20 A）。
• 大电流输出：0 ~ 600 A。
• 励磁精度：≤0.5%（0.2% * 读数 + 0.3% * 范围）。
• 二次绕组电阻测量 — 范围：0.1 ~ 300 Ω；精度：≤1.0%（0.4% * 读数 + 0.6% * 范围）。
• 二次实际负载测量 — 范围：5 ~ 500 VA；精度：≤0.5%（0.2% * 读数 + 0.3% * 范围）± 0.1 VA。
• 相位（角差）测量 — 精度：±4 分；分辨率：0.1 分。
• 对比精度：0.05%。
• CT 变比测量 — 范围：≤25000 A/5 A（5000 A/1 A）；精度：≤0.5%（0.2% * 读数 + 0.3% * 范围）。
• PT 变比测量 — 范围：≤500 kV；精度：≤0.5%（0.2% * 读数 + 0.3% * 范围）。
• 工作环境 — 温度：−10°C ～ 40°C；湿度：≤90%；海拔：≤1000 m。
• 尺寸：410 mm × 260 mm × 340 mm。
• 重量：≤22 kg。
