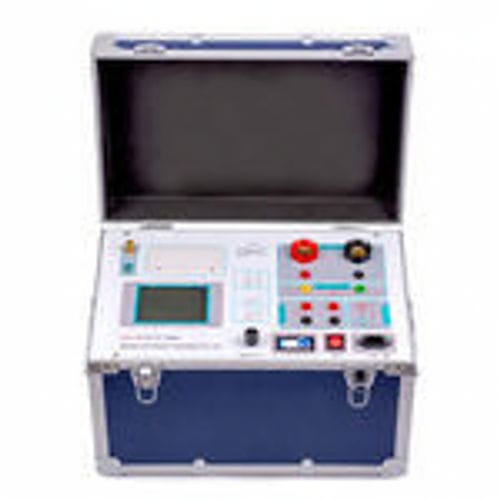

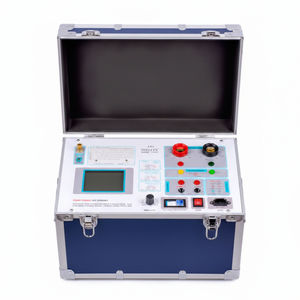

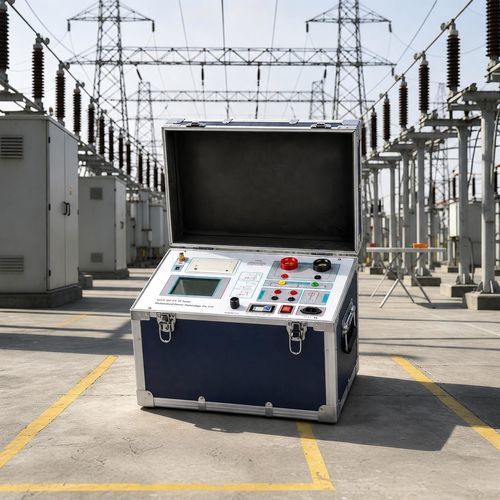

绝缘测试仪 UHV-107

电压高电压极性

UHV-107 是一款用于保护级和计量级电流互感器（CT）及电压互感器（PT）自动测试的伏安特性测试仪，适用于实验室和现场测试。该仪器集成了自动测量、分析、现场报告和数据管理功能，以简化 CT/PT 测试流程。

主要特性

• 一体化操作：在无需外部设备的情况下完成励磁曲线、比率测量、极性检查、去磁、5%/10% 误差曲线、二次负载和交流耐受性测试。
• 自动化分析：自动检测励磁 knee-point（拐点），并自动生成 5%/10% 误差曲线。
• 直观界面：智能控制器配备大屏图形 LCD，便于操作。
• 现场报告：内置微热敏打印机，可即时打印结果。
• 高级数据管理：可存储最多 3,000 组测试数据（电池保存），并支持 USB 导出以在标准 PC 上生成 Word 报告。
• 现场优化设计：结构紧凑便携，便于现场测试。

特性 / 技术规格

• 电源：AC 220V ±10%，50Hz
• 设备输出（电压/电流）：0 ~ 2500 V（峰值，最高 20 A）。注：0–5 A 为真实值；>5 A 至 20 A 为计算值。
• 大电流输出：0 ~ 600 A
• 励磁测量精度：≤ 1.0%（0.5% × 读数 + 0.5% × 量程）
• CT 比率可测范围：≤ 3000 A/1 A（相当于 15000 A/5 A）
• CT 比率精度：≤ 0.5%
• PT 比率可测范围：≤ 500 kV
• PT 比率精度：≤ 0.5%
• 工作环境 — 温度：-10 ℃ 至 40 ℃；湿度：≤ 90%；海拔：≤ 1000 m
• 尺寸：410 mm × 260 mm × 340 mm
• 重量：≤ 25 kg
