电网分析仪 UHV-105A

用于测试电压便携式

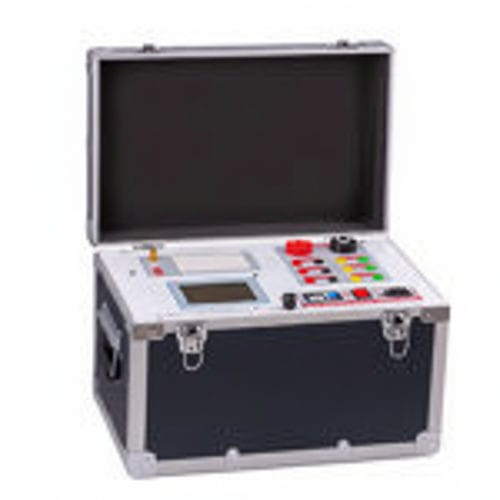

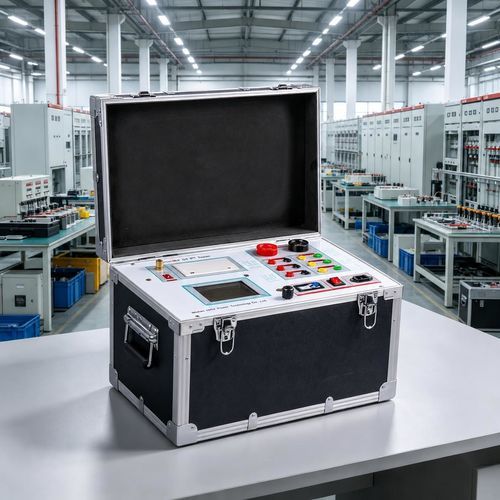

UHV-105A CT/PT 特性测试仪是一款用于现场检验保护级电流互感器（CT）与电压互感器（PT/VT）的便携式仪器。集成励磁特性（knee-point/饱和）、变比与极性测试、负荷与绝缘检查、现场打印及USB数据导出功能，以提升现场检验效率。

主要特性

• 便携式外壳，适用于现场使用，体积紧凑、便于搬运。
• 智能控制器，内置LCD，便于试验控制与结果显示。
• 内置微型打印机，可现场即时打印报告。
• 电池备份的不易失性存储，可保存最多3,000组测试数据。
• 支持USB导出，用于在PC上生成Word报告与后期处理。

功能

• 电流互感器（CT）
  • 磁化/励磁特性曲线测量（包含 knee-point 与饱和判定）。
  • 变比（turns/ratio）测试与精度校验。
  • 极性校验。
  • 导出5%和10%误差曲线。
  • 电流注入用于变比/精度检验，支持 FAST TEST 模式。
  • 二次绕组工频交流耐压试验。
  • 励磁 knee-point 值自动计算。
  • 实际二次负荷（burden）测试与电阻测量。
• 电压互感器（PT）
  • 励磁特性测试。
  • 变比测试。
  • 极性校验。
  • 工频耐压试验（对二次绕组）。
  • 电阻测量与 knee-point 计算。
  • 实际二次负荷测试。

技术规格

• 工作电源：AC 220 V ±20 V，50–60 Hz。
• 设备输出波形：正弦波。
• 励磁特性单机输出电压：0–1200 V。
• 励磁电流设定范围：0–20 A。
• 变比测试单机输出电流：0–1000 A。
• CT 变比测量范围：5–25000 A / 5 A（5000 A / 1 A）。
• PT 变比测量范围：1–500 kV。
• 负载范围：5–500 VA。
• 电阻测量范围：0.1–300 Ω。
• 精度（误差）：≤ 0.5%（0.3% × Reading + 0.2% × Range）。
• 工作温度：-10 ℃ 至 +40 ℃。
• 相对湿度：< 90% RH。
• 使用海拔：≤ 1000 m。
• 外形尺寸（长 × 宽 × 高）：450 × 350 × 350 mm。
• 重量：≤ 28 kg。
