实验室分析仪 UHV-103A用于测试电阻台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用领域
- 实验室, 用于测试
- 测量值
- 电阻
- 配置
- 台式, 便携式
- 使用模式
- 自动
- 其他特性
- 数码, 校准, 控制
产品介绍
概述
主要功能
技术参数

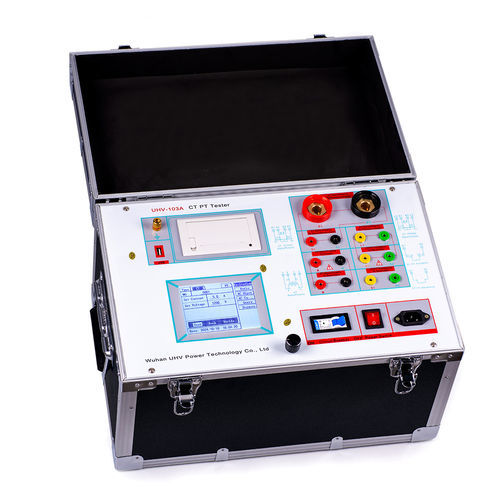

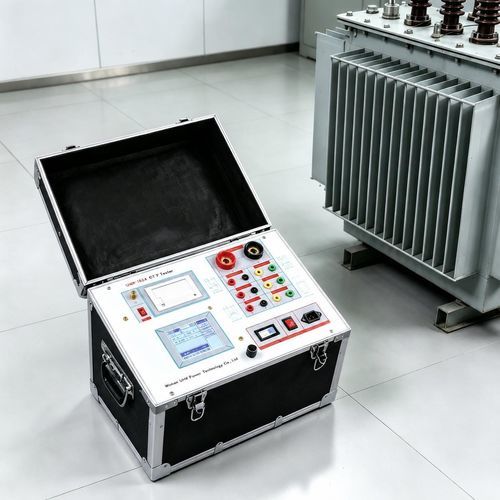

- UHV-103A是用于保护和计量型电流互感器（CT）及电压互感器（PT）自动检测的便携式测试仪，适用于实验室和现场测试。
- 可测量励磁特性、变比、极性、退磁（degauss）、5%和10%误差曲线，检查二次回路，并进行工频交流耐压及二次负载测量。
- 配备图形大屏LCD、内置微速打印机和USB数据导出功能，支持现场打印和PC报告生成。
主要功能
- 单机完成全部测试项目，无需额外辅助设备；支持变压器穿心套管（bushing）CT测试及变压器极性测试。
- 按规范自动判定CT/PT励磁拐点，并自动生成5%和10%误差曲线。
- 符合GB1207、GB1208等相关标准。
- 可存储3000组测试数据，断电后数据保留；支持USB闪存导出，导出数据可在标准PC上读取并生成Word报告。
- 内置微速打印机与智能操作提示，便于现场高效使用。
技术参数
- 工作电源：AC 220 V ±10%，50 Hz。
- 设备输出：0–1200 V，5 kVA；最大设定电流20 A。
- 大电流输出：0–600 A。
- 励磁测量精度：≤ 0.5%（0.2%×读数 + 0.3%×量程）。
- 二次绕组电阻测量范围：0.1–300 Ω；精度：≤ 1.0%（0.4%×读数 + 0.6%×量程）。
- 二次实际负荷测量范围：5–500 VA；精度：≤ 0.5%（0.2%×读数 + 0.3%×量程）± 0.1 VA。
- 相位（角差）测量范围：1–99.9 分；分辨率：0.1 分。
- CT变比测量范围：≤ 25 000 A/5 A（5 000 A/1 A）；精度：≤ 0.5%（0.2%×读数 + 0.3%×量程）。
- 附加列示测量项：量程 ≤ 500 kV；精度：≤ 0.5%（0.2%×读数 + 0.3%×量程）。
- 工作温度：-10 °C 至 40 °C；工作湿度：≤ 90%。
- 外形尺寸（宽 × 深 × 高）：410 mm × 260 mm × 340 mm；主机重量：25 kg。
