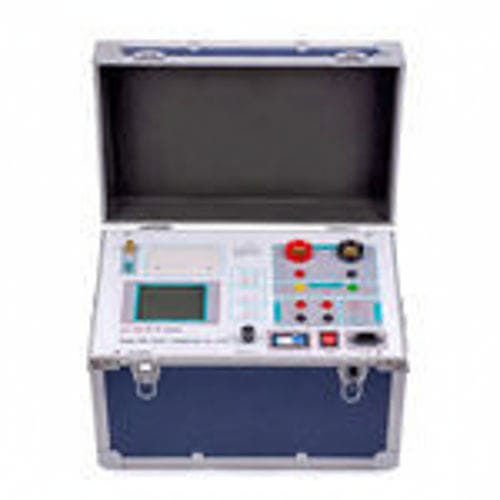

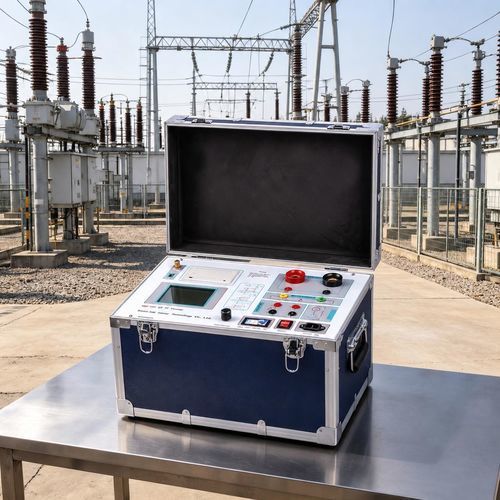

实验室分析仪 UHV-103用于电网用于测试电压
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用领域
- 实验室, 用于电网, 用于测试
- 测量值
- 电压
- 配置
- 便携式
- 使用模式
- 自动
- 其他特性
- 带数据记录器, 数据采集, 内置打印机
产品介绍
概述
主要特性
技术规格
数据与报表
适用场景
- 用于保护及计量用电流互感器（CT）和电压/电位互感器（PT）的自动测试仪，适用于35 kV及以下的实验室和现场测试。
- 单机集成励磁、测量、打印与数据存储，便于现场检定。
主要特性
- 支持CT与PT（保护与计量）测试。
- 符合 GB 20840.3-2013、GB 20840.2-2014 等相关标准要求。
- 无需外接辅助设备即可完成所有测试项目。
- 内置微型高速打印机，现场可直接打印测试结果。
- 智能控制器，操作流程简便。
- 大屏LCD图形显示界面。
- 可按规范自动判定CT/PT励磁（拐点）数值。
- 自动生成5%与10%误差曲线。
- 机内存储可保存3000组测试数据，断电后仍可保留。
- 支持U盘数据传输，数据可在标准PC上读取并生成WORD报告。
技术规格
- 型号：UHV-103。
- 工作电源：AC 220 V ±20 V，50–60 Hz。
- 设备输出波形：正弦波。
- 单机励磁输出电压：0–1000 V。
- 励磁输出电流（可调）：0–20 A。
- 变比测试单机输出电流：0–600 A。
- CT 变比测量范围：5 ～ 25,000 A / 5 A（支持 5000 A / 1 A）。
- PT（T）测量范围：1 ～ 500 kV。
- 误差 / 精度：≤ 0.5%（0.2% * 读数 + 0.3% * 量程）。
- 工作温度：-10 ℃ ～ +40 ℃。
- 相对湿度：< 90% RH。
- 海拔：≤ 1000 m。
- 外形尺寸（长 × 宽 × 高）：450 × 280 × 260 mm。
- 重量：≤ 30 kg。
数据与报表
- 机内存储最多3000组测试数据，断电后仍可保存。
- 支持U盘数据传输，便于在PC上读取与存档。
- 数据兼容标准PC软件，支持生成WORD格式报告。
- 内置微型高速打印机，可现场直接打印结果。
适用场景
- 适用于保护与计量用CT/PT（≤35 kV）的实验室和现场测试。
- 便携化设计与集成功能，有助于提高现场检验和维护效率。
