电网分析仪 UHV-300 CT PT

网络工业电阻

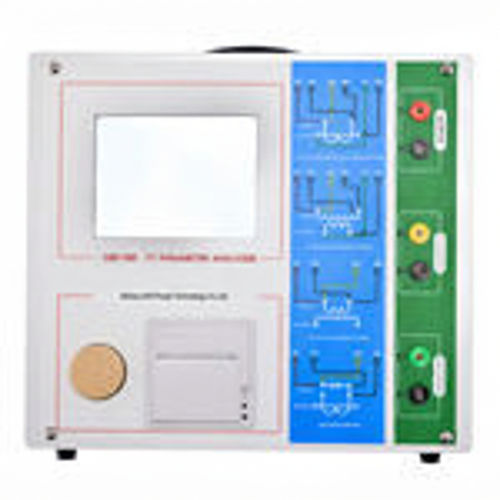

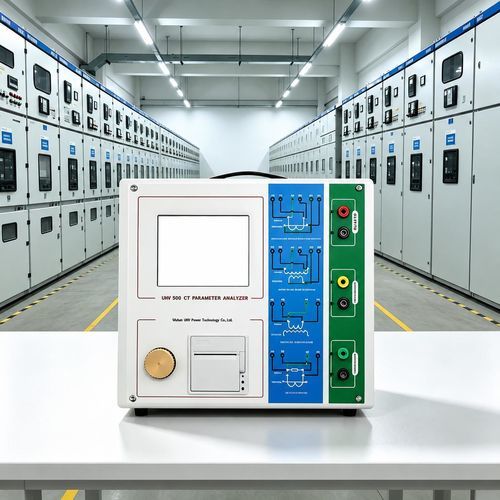

UHV-300 CT PT 电压电流特性分析仪是一款面向电力行业的 CT（电流互感器）和 PT（电压互感器）测试的专业仪器，基于高性能 DSP 与 ARM 平台并采用先进制造工艺。该仪器用于测量励磁（电压电流）特性、变比、极性、二次绕组电阻、二次负载、变比误差与相角误差，并提供 CT/PT 参数的自动分析。

主要功能

• 对 CT 各类型号（保护用、计量用、TP）进行全面测试：励磁特性、变比、极性、二次绕组电阻、二次负载、变比误差与相角误差；亦适用于 PT 的励磁相关测试。
• 自动计算并显示 CT/PT 参数：膝点电压/电流、10%（5%）误差曲线、精度极限因子（ALF）、仪器安全因子（FS）、二次时间常数（Ts）、剩磁系数（Kr），以及饱和/未饱和电感区分等。
• 符合 IEC60044-1 与 IEC60044-6 CT/PT 标准。
• 基于先进低频测试理论，能够对 CT 进行最高 30 kV 的膝点测试（视配置而定）。
• 数据存储：非易失性存储最多 2000 组测试数据；可通过 USB/U 盘导出到 PC；分析软件可生成 Word 报告。
• 操作简便：一键完成常用 CT 测试（电阻、励磁、变比、极性）；大多数测试采用统一接线。
• 便携式设计：整机重量 ≤ 9 kg 便于现场使用。

别名 / 俗称

• CT/PT 测试仪
• CT 电压电流测试仪
• CT 特性测试仪
• CT 分析仪

特性 / 技术参数

• 测试对象：保护用 CT
• 输出：0–180 Vrms，12 Arms，36 A（峰值）
• 电压测量精度：±0.2%
• CT 变比测量 — 范围：1–30000；精度：±0.2%
• PT 变比测量 — 范围：1–10000；精度：±0.2%
• 相位测量 — 分辨率：0.5 分；精度：±5 分
• 二次绕组电阻测量 — 范围：0–300 Ω；精度：2% ± 2 mΩ
• 交流负载测量 — 范围：0–300 VA；精度：2% ± 0.2 VA
• 输入电源：AC 220 V ±10%，50 Hz
• 工作环境：温度 -10 ℃ 至 50 ℃，湿度 ≤ 90%
• 外形尺寸与重量：340 × 300 × 150 mm；重量 ≤ 9 kg
