磁场测试仪 UHV-105

高电压电流脉冲用于变压器

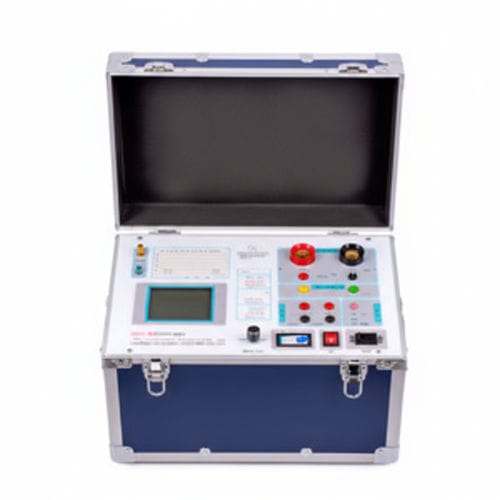

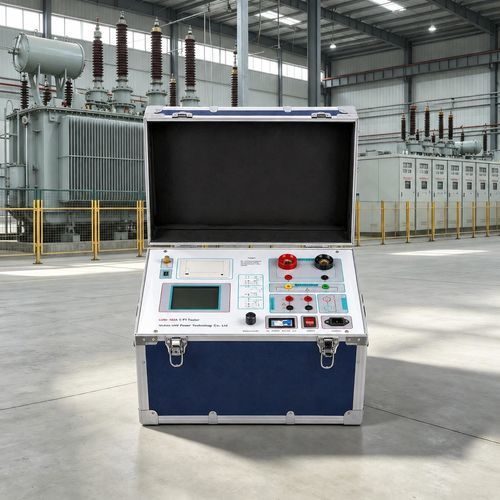

UHV-105 CT PT 综合测试仪是用于 P 级电流互感器（CT）和电压/电位互感器（PT）现场校验的便携式测试设备，设计用于执行完整的校验测试项并集成数据记录与现场打印功能。产品配备 LCD 显示、内置迷你打印机用于现场打印、支持 USB 数据导出，操作简便。

产品特点与优势

• 符合标准：符合 GB 20840.3-2013 和 GB 20840.2-2014 的 CT/PT 专业校验要求。
• 完整测试解决方案：可独立完成所有列出的测试项，无需外部设备。
• 现场打印：内置高速微型打印机，可即时输出纸质结果。
• 智能控制：智能控制器配合图形界面，操作直观便捷。
• 清晰显示：大尺寸 LCD 显示测试数据与图形结果。
• 自动计算：按标准自动计算励磁拐点（knee point）值。
• 误差曲线生成：自动绘制 5% 和 10% 误差曲线以供合规性分析。
• 数据保存：支持停电保护，最多保存 3,000 条测试记录。
• 数据导出：USB 接口便于数据导出与生成 Word 报告。
• 现场适用设计：结构紧凑，优化移动操作；额定重量 ≤ 30 kg。
• 全面保护：多重保护措施，保障设备与操作人员安全。

功能表（CT / PT）

• CT（电流互感器）：
  • 磁化曲线（励磁特性）
  • 变比测试
  • 极性检查
  • 5% 和 10% 误差曲线生成
  • 注入电流
  • 退磁（去磁）
  • 工频交流耐受性试验
  • 励磁拐点值自动计算
• PT（电压/电位互感器）：
  • 励磁特性测试
  • 变比测试
  • 极性检查
  • 工频耐压试验
  • 退磁（去磁）
  • 拐点值计算

参数 / 技术规格

• 工作电源：AC 220V ±20V，50–60Hz
• 设备电源输出波形：正弦波
• 励磁特性输出电压：0–1200 V
• 励磁输出电流范围：0–20 A
• 变比测试输出电流：0–1000 A
• CT 变比测量范围：5–25000 A/5 A（5000 A/1 A）
• PT 变比测量范围：1–500 kV
• 测量误差：≤ 0.5%（0.2% * 读数 + 0.3% * 量程）
• 工作温度：-10 ℃ ～ +40 ℃
• 相对湿度：< 90% RH
• 海拔高度：≤ 1000 m
• 外形尺寸（长×宽×高）：450 × 280 × 260 mm
• 重量：≤ 30 kg
• 数据存储：最多可保存 3,000 条测试记录，具备断电保护
• 接口：内置迷你打印机；支持 USB 闪存导出数据并生成报告
