电网分析仪 UHV-109

实验室用于测试极化

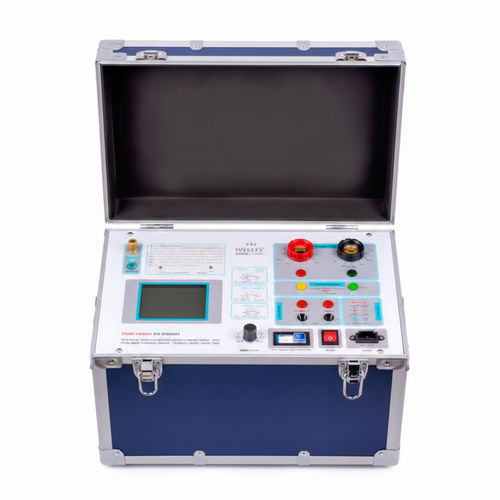

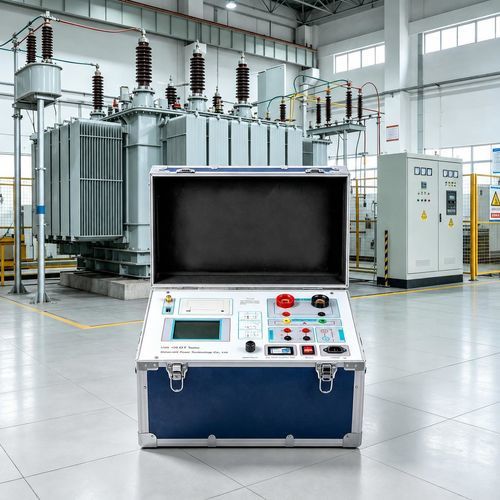

UHV-109 CT/PT 极性测试仪是一款便携式自动化仪器，用于在实验室和现场环境中对保护类（P-class）和计量类电流互感器（CT）及电压互感器（PT）进行校验与极性测试，适用于投运检定与现场维护。

主要功能

• 对 CT 与 PT 的极性及特性进行自动化检测（单机完成所有测试，无需外接辅助设备）。
• 满足 GB 20840.3-2013、GB 20840.2-2014 及相关 IEC/GB 标准要求。
• 自动检测励磁拐点（knee-point）并自动生成 5% 与 10% 误差曲线。
• 内置高速热敏打印机，可现场即时打印测试结果。
• 智能控制器及大尺寸图形 LCD，便于现场操作。
• 电池备份的内部存储可保存 3000 条以上测试记录，断电后数据可保留。
• 支持 USB 导出并可在标准 PC 上一键生成 Word 报告，便于归档与认证。
• 结构紧凑、便于携带，适合实验室与现场使用。

技术规格

• 工作电源：AC 220V ±10%，50 Hz。
• 设备输出（电压）：0 ~ 2500 V（电流限值可设，最大 20 A）。
• 大电流输出：0 ~ 1000 A。
• 励磁测量精度：≤ 0.5%（0.3% × 读数 + 0.2% × 量程）。
• CT 变比测量范围：≤ 5000 A/1 A（25,000 A/5 A）；CT 变比精度：≤ 0.5%。
• PT 变比测量范围：5 ~ 220 kV；PT 变比精度：≤ 0.5%。
• 工作环境：温度 −10 ℃ 至 40 ℃；湿度 ≤ 90%；海拔 ≤ 1000 m。
• 尺寸（宽×深×高）：410 mm × 260 mm × 340 mm。
• 重量：≤ 25 kg（操作功能性描述中标注便携重量 ≤ 22 kg）。
