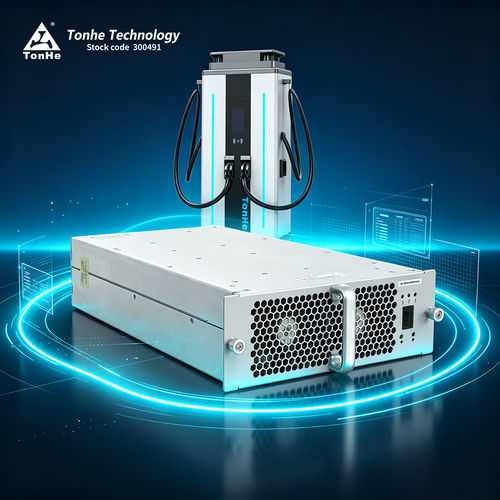

电动车充电模块 TH30F10030C8E-WT

电动车EV直流

产品概述
TH30F10030C8E-WT 是为电动汽车充电站设计的 AC/DC 整流模块。支持三相四线输入（三相 + PE），输入工作范围 285–475 VAC，额定输出功率最高 30 kW。模块通过 CAN 总线与主控器通信，用于参数设置、运行数据采集和工作状态控制。

优势

• 输出恒功率范围宽：300–1000 VDC
• 超低待机功耗：<10 W
• 总谐波失真低（THD）：≤5 %
• 超宽工作温度：-40 ℃ 至 +75 ℃
• 高转换效率：峰值 ≥96 %

参数性能（摘要）
型号：TH30F10030C8E-WT

交流输入：
额定电压：380 VAC 三相；工作范围 285–475 VAC
输入频率：50 ±5 Hz
输入功率因数：≥0.99
输入过压保护：487 ±10 VAC
输入欠压保护：270 ±10 VAC

直流输出：
额定输出功率：30 kW
输出电压范围：50–1000 VDC
输出电流范围：0.5–100 A
恒功率范围：当输出电压为 300–1000 VDC 时，恒定 20 kW 输出（按规格）
峰值效率：≥96%
软启动时间：3–8 s
短路保护：自恢复/回退保护
电压调节精度：≤±0.5%
THD：≤5%
电流调节精度：≤±1%
电流分配不平衡：≤±5%

工作环境
工作温度：-40 ℃ 至 +75 ℃
相对湿度：≤95%（无凝露）
海拔：≤2000 m（高于 2000 m 时降额）

产品特性

• 冷却方式：风扇散热
• 待机功耗：<10 W
• 通信：CAN 总线（典型 125 kb/s，5 V 电平）
• 地址设置与本地界面：数字显示与按键操作
• 尺寸：460 × 218 × 84 mm（长 × 宽 × 高）
• 重量：≤13 kg
• MTBF：500,000 小时

生产与检测中心
按 ISO9001 和 IATF16949 流程生产，具备自动化 SMT 线、波峰焊与检测设备。具备 CNAS 认证的一流 EMC 实验室及完善的测试系统，可执行辐射发射、抗扰度、瞬变及整机测试。经过完整生产流程后年产模块超过 500,000 台。

常见问答（节选）

• 通信协议：CAN，典型波特率 125 kb/s，CAN 电平 5 V。
• 灌封：该系列支持灌胶/封装。
• 安装方式：可水平、侧立或倒装；倒装时可提供无手柄的定制前面板。
• 交货期：样品/小批量通常约 7 天；大批量或定制订单需更长协调时间（示例：视车间安排约至 ~35 天）。
• 付款条款：标准为出货前 100% TT；长期合作可协商（如 50%+50% 或 30%+70% 等）。
• 质保：标准自收货起 12 个月。
• 售后：可按合同提供在线及现场售后服务。

技术规格

• 型号：TH30F10030C8E-WT
• 品牌：Tonhe
• 海关编码（HS code）：8504409999
• 额定功率：30 kW
• 交流输入：285–475 VAC（三相），额定 380 VAC
• 频率：50 ±5 Hz
• 直流输出范围：50–1000 VDC
• 输出电流：0.5–100 A
• 恒功率范围：300–1000 VDC（该范围内恒定 20 kW 输出，按规格）
• 峰值效率：≥96%
• 待机功耗：<10 W
• THD：≤5%
• 电压调节精度：≤±0.5%
• 电流调节精度：≤±1%
• 冷却：风扇
• 软启动：3–8 s
• 尺寸（L×W×H）：460 × 218 × 84 mm
• 重量：≤13 kg
• 工作温度：-40 ℃ 至 +75 ℃
• 相对湿度：≤95% 无凝露
• 海拔：≤2000 m（超出降额）
• MTBF：500,000 小时
• 通信：CAN 总线（125 kb/s，5 V 电平）
