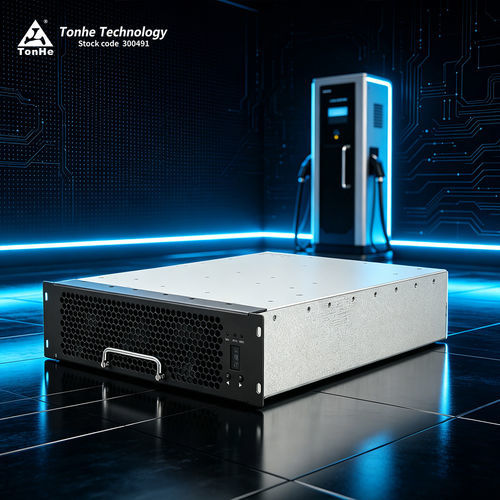

碳化硅供电模块 TH30F10025C7E-WT

ACDC

产品简介
TH30F10025C7E-WT是TonHe为充电站开发的AC/DC EV整流模块。额定输出功率30 kW，具有宽广的定功率输出范围（250–1000 Vdc）。支持三相四线输入、智能风冷（普通/静音模式）及CAN通信，便于与站级控制器和车辆BMS集成。

产品介绍
TH30F10025C7E-WT为商用电动汽车充电提供高功率密度和高转换效率。该整流器需与车辆BMS交互以实现正确充电；若无BMS通信，将不会进行充电，以确保电池安全。

产品优势

• 宽广的定功率输出范围：250–1000 Vdc（该范围内恒定30 kW）
• 超低待机功耗：<10 W
• 低总谐波失真：THD ≤5%
• 宽工作温度范围：-30℃至75℃
• 高峰值转换效率：≥96%

参数性能
型号 TH30F10025C7E-WT

交流输入
额定电压：380 Vac，三相（三相+PE），工作范围270–490 Vac
输入频率：50±5 Hz
输入功率因数：≥0.99
输入过压保护：490±10 Vac
输入欠压保护：270±10 Vac

直流输出
额定输出功率：30 kW
输出电压范围：50–1000 Vdc
输出电流范围：0.5–120 A
输出定功率范围：250–1000 Vdc时恒定30 kW
峰值效率：≥96%
软启动时间：3–8 s
短路保护：自恢复保护
电压调节精度：≤±0.5%
电流调节精度：≤±1%
电流均流不平衡：≤±5%
THD：≤5%

运行环境
工作温度：-30℃至75℃
相对湿度：≤95%（无凝露）
海拔：≤2000 m（2000 m以上需降额）

产品特性
冷却方式：风冷（普通/静音模式）
待机功耗：<10 W
通信协议：CAN（125 kb/s，5 V电平）
地址设置：数显与按键操作
模块尺寸：437.5 × 300 × 84 mm（长 × 宽 × 高）
重量：≤15 kg
平均故障间隔时间（MTBF）：500,000 小时

生产与测试中心概述
TonHe Technology拥有SMT产线、自动印刷贴装与波峰焊、保护喷涂及老化检测线，以及国家级认证的EMC实验室。测试设备包括3 m半消声室、Chroma电子负载、高性能电力分析仪和温湿度试验箱，用于全面的充电器测试与批量生产验证。

技术规格

• 型号：TH30F10025C7E-WT
• 品牌：TonHe
• 额定输出功率：30 kW
• 输出电压范围：50–1000 Vdc（250–1000 Vdc时恒定30 kW）
• 输出电流范围：0.5–120 A
• 峰值效率：≥96%
• 输入电压：额定380 Vac，三相；工作范围270–490 Vac
• 输入频率：50±5 Hz
• 功率因数：≥0.99
• THD：≤5%
• 待机功耗：<10 W
• 通信：CAN（125 kb/s，5 V）
• 冷却：风冷
• 工作温度：-30℃至75℃
• 尺寸：437.5 × 300 × 84 mm
• 重量：≤15 kg
• MTBF：500,000 小时
