碳化硅供电模块 THWT30F10030C9EUR

ACDC

产品概述

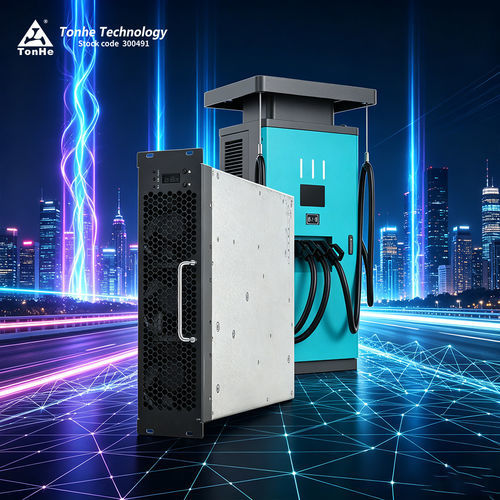

THWT30F10030C9EUR 是 Tonhe 提供的 30 kW 直流快速充电功率模块，面向商业充电桩使用。产品通过 UL 认证，针对高功率密度、宽输入范围和定功率直流输出进行优化，适合集成到工业级充电系统中。

主要优势

• 宽范围定功率输出（默认 300–1000 VDC；文档亦指 250 VDC 起可保持 30 kW 定功率）
• 峰值转换效率高（文档标注 ≥96%，部分段落标注可达 ≥97.5%）
• 超低待机功耗：<10 W
• 低总谐波失真（THD ≤5%），高输入功率因数（≥0.99）
• 宽工作温度能力（不同规格线表中有 -40 ℃~+75 ℃ 或 -30 ℃~+70 ℃）

参数与性能（摘要）

• 型号：THWT30F10030C9EUR
• 品牌：Tonhe
• 交流输入：额定 480 VAC 三相（无中线），工作范围 432–528 VAC，60 Hz
• 输入保护：过压 531–543 VAC，欠压 323–335 VAC
• 直流输出额定功率：30 kW
• 输出电压范围：200–1000 VDC（默认定功率 300–1000 VDC；250–1000 VDC 区间亦记录有 30 kW 定功率行为）
• 输出电流范围：0.5–120 A
• 峰值效率：≥96%（部分段落标注 ≥97.5%）
• 软启动时间：≤3 s；短路保护：自恢复保护
• 电压调节精度：≤±0.5%；电流调节精度：≤±1%
• THD：≤5%；电流分配不平衡：≤±5%

机械与环境

• 模块尺寸（不含手柄）：437.5 × 300 × 84 mm（长 × 宽 × 高）
• 重量：≤20 kg
• 散热方式：风冷
• 待机功耗：<10 W
• 平均无故障时间 MTBF：500,000 小时
• 工作温度：规格中列示 -40 ℃~+75 ℃ 或 -30 ℃~+70 ℃
• 相对湿度：≤95%（无凝结）；海拔：≤2000 m（超出 2000 m 需降额）

通信与操作

• 通信接口：CAN 总线，用于监控、参数设置和运行状态控制
• CAN 细节：模块典型 CAN 波特率 125 kbs，CAN 电平 5 V
• 地址设置/本地操作：数显屏与按键操作
• 安装方式：支持水平、侧立及倒置安装；部分可提供定制前面板

生产与测试中心
Tonhe Technology 拥有 ISO9001 和 IATF16949 认证的生产线，包含 SMT 自动贴装、自动印刷点胶与检测、插件波峰焊、自动喷涂线和老化检测线等用于量产的工艺设备。CNAS 认证的 EMC 实验室及半消声 3m 室、功率分析仪、温湿度试验箱、交流稳压电源、直流负载和瞬态抗扰度测试系统支持辐射发射/抗扰度及充电系统的全面测试验证。

证书与包装
产品与企业资料中列示 UL、CE、TUV 等合格证书和质量体系认证。包装和运输根据样品小批（快递）与大批量（海运/空运集装箱）进行组织，交期示例：样品少量约 7 天，批量或定制订单交期需双方协调。

常见问题（节选）

• 问：模块使用何种通信协议？ 答：使用 CAN，总线典型波特率 125 kbs，CAN 电平 5 V。
• 问：模块支持灌胶吗？ 答：支持，系列模块可支持灌胶。
• 问：支持哪些安装方式？ 答：可水平、侧立或倒置安装，部分型号支持定制前面板。
• 问：交期？ 答：样品与生产交期视数量而定；少量样品通常约 7 天。
• 问：保修期？ 答：标准保修通常为收到货后 12 个月，售后有线上与现场服务，具体按合同。
