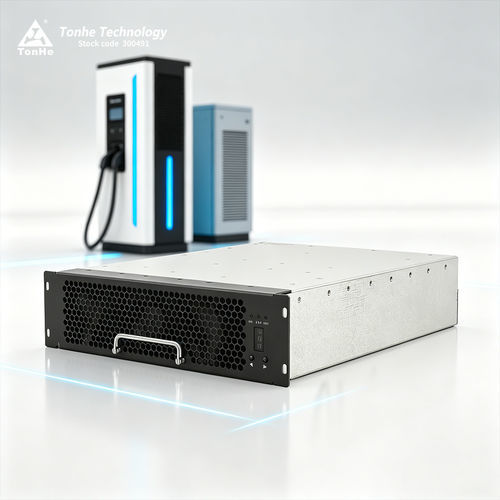

电动车EV充电模块 TH30F10025C7E-WT

直流

产品简介
TH30F10025C7E-WT 是用于充电站的 AC/DC EV 整流模块。额定输出功率 30 kW，支持三相四线（3~ + PE）输入，输出恒功率范围宽达 250–1000 VDC。采用智能风冷（风扇）散热，支持多种运行模式。通过 CAN 总线进行参数配置与控制，可与站控及车辆 BMS 通信交互。

产品介绍
面向快充场景，输入电压 270–490 VAC（线电压、三相），在 250–1000 VDC 范围内保持 30 kW 恒功率输出。支持普通/静音风扇模式；CAN 通信（典型 125 kb/s）；无兼容 BMS 时禁止充电。

产品优势

• 宽恒功率输出范围：250–1000 VDC
• 超低待机功耗：<10 W
• 低总谐波失真（THD）：≤5%
• 宽工作温度范围：-30℃ 至 75℃
• 高峰值转换效率：≥96%

参数性能（摘要）
型号：TH30F10025C7E-WT

AC 输入：

• 额定电压：380 VAC（三相）；工作范围 270–490 VAC
• 频率：50±5 Hz
• 输入功率因数：≥0.99
• 输入过/欠压保护：490±10 VAC / 270±10 VAC

DC 输出：

• 额定输出功率：30 kW
• 输出电压范围：50–1000 VDC（250–1000 VDC 为恒功率区间）
• 输出电流范围：0.5–120 A
• 峰值效率：≥96%
• 软启动时间：3–8 s
• 保护：短路自回退保护；电压调节精度 ≤±0.5%；电流调节精度 ≤±1%；电流分配不平衡 ≤±5%

运行环境

• 工作温度：-30℃ 至 75℃
• 相对湿度：≤95%（无冷凝）
• 海拔：≤2000 m（超出需降额）

产品特性

• 冷却方式：风扇冷却，支持模式选择
• 待机功耗：<10 W
• 通信协议：CAN（系列典型波特率 125 kb/s，电平 5 V）
• 地址设置：数显 + 按键操作
• 模块尺寸：437.5 × 300 × 84 mm（长 × 宽 × 高）
• 重量：≤15 kg
• MTBF：500,000 小时

生产与测试能力
生产按 ISO9001 与 IATF16949 执行，具备自动化 SMT 及装配线。内部测试设施包括半消声 3m EMC 室、温湿度试验箱、高性能功率分析仪及 DC/AC 负载，用于充电系统验证。

认证与包装
质量管理认证：ISO9001、IATF16949。常见产品认证：CE/TUV 等。包装与发运：小批次走国际快递，大批量走海运/空运集装箱。

常见问题（要点）

• 通信协议：CAN（典型 125 kb/s，5 V 电平）
• 点胶/灌封：系列支持
• 安装方式：水平、侧立或倒装（倒装可能需定制前面板）
• 交期：样品/小批通常短交期；大宗/定制按生产排程
• 付款：标准 TT 预付；长期合作条件可商议
• 保修：自收货起 12 个月

技术规格

• 型号：TH30F10025C7E-WT
• 品牌：TonHe
• AC 输入：270–490 VAC，3 相，50±5 Hz，PF ≥0.99
• DC 输出：30 kW，50–1000 VDC，0.5–120 A
• 恒功率范围：250–1000 VDC（30 kW）
• 峰值效率：≥96%
• THD：≤5%
• 待机功耗：<10 W
• 工作温度：-30℃ 至 75℃
• 冷却：风扇冷却
• 尺寸：437.5 × 300 × 84 mm
• 重量：≤15 kg
• MTBF：500,000 小时
