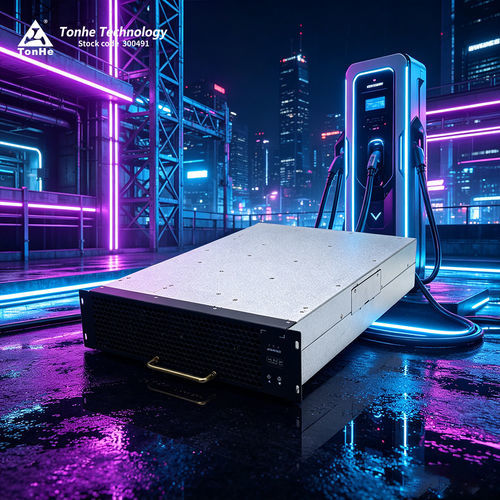

电动车EV充电模块 TH30F10030C9E-WT

直流

概述
TH30F10030C9E-WT 是为电动汽车充电桩开发的低噪声、高效率、高功率密度的 AC/DC 模块。支持三相四线输入，提供稳定的直流输出，最高可达 30 kW。通过 CAN 总线实现通信与远程控制。

主要功能

• 额定输出功率：30 kW。
• 超宽恒功率范围：在宽 DC 电压窗口内支持 30 kW 恒功率输出。
• CAN 总线通信：用于参数设置、运行数据采集和状态控制。

技术参数（关键参数）

• 型号：TH30F10030C9E-WT
• AC 输入电压：额定 380 VAC（三相，无中性线），工作范围 285–475 VAC
• 输入频率：50 ±5 Hz
• 输入功率因数：≥0.99
• 输入过压保护：487 ±10 VAC
• 输入欠压保护：270 ±10 VAC
• DC 输出额定功率：30 kW
• DC 输出电压范围：50–1000 VDC
• DC 输出电流范围：0.5–100 A
• 恒功率范围：300–1000 VDC（恒定 30 kW）
• 峰值效率：≥96.5%
• 软启动时间：3–8 秒
• 短路保护：自动回退（self-rollback）
• 电压调节精度：≤±0.5%
• 电流调节精度：≤±1%
• 总谐波失真（THD）：≤5%
• 电流分配不平衡：≤±5%
• 工作温度：-30 ℃ 至 +75 ℃
• 相对湿度：≤95%（无凝结）
• 海拔：≤2000 m（2000 m 以上需降额）
• 冷却方式：风冷
• 待机功耗：<6 W
• 通信协议：CAN（125 kbps，5 V 电平）
• 地址设置：数字显示与按键操作
• 尺寸（长×宽×高，含柄除外）：437.5 × 300 × 84 mm
• 重量：≤16 kg
• 平均故障间隔时间（MTBF）：500,000 小时

产品描述
TH30F10030C9E-WT 针对 EV 充电应用进行优化，兼顾低噪声与高功率密度。它支持宽范围 AC 输入并在宽 DC 电压范围内稳定输出最高 30 kW。模块设计考虑了较高环境温度下的运行，且在规定范围内无需降额运行。通过 CAN 总线实现远程参数配置与状态监控，便于接入充电管理系统。

技术规格

• 型号：TH30F10030C9E-WT
• 品牌：Tonhe
• 额定 DC 输出功率：30 kW
• DC 输出电压：50–1000 VDC
• DC 输出电流：0.5–100 A
• 恒功率范围：300–1000 VDC（30 kW）
• 峰值效率：≥96.5%
• 电压调节：≤±0.5%
• 电流调节：≤±1%
• THD：≤5%
• 冷却：风冷
• 待机功耗：<6 W
• 通信：CAN（125 kbps，5 V）
• 尺寸：437.5 × 300 × 84 mm（不含把手）
• 重量：≤16 kg
• 工作温度：-30 ℃ 至 +75 ℃
• MTBF：500,000 小时
