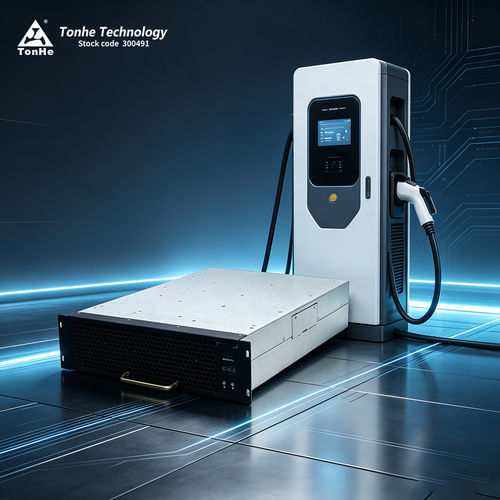

碳化硅供电模块 TH30DS10030C8E-WT

DCDC

产品简介
TH30DS10030C8E-WT 是 Tonhe 专为充电桩开发的高效率、高功率密度、超宽恒功率范围 DC/DC 模块。支持 200–850 VDC 输入，额定输出功率 30 kW，输出电压在 300–1000 VDC 时可维持 30 kW 恒功率。模块在 55℃ 内可全功率工作且不降额，并通过 CAN 与主控器通信实现参数设置、运行数据采集与状态控制。

产品优点

• 高转换效率：峰值效率 ≥ 98%
• 满载噪声：55 dB
• 宽输出恒功率范围：300–1000 VDC
• 超低待机功耗：< 10 W
• 低总谐波失真：≤ 5%
• 超宽工作温度：-30℃ 至 +75℃

参数性能（关键项）
型号：TH30DS10030C8E-WT
直流输入 — 额定电压：750 VDC（工作范围 200–850 VDC）
直流输入 — 最大电流：60 A
直流输出 — 额定输出功率：30 kW
直流输出 — 输出电压范围：50–1000 VDC
直流输出 — 输出电流范围：0.5–100 A
直流输出 — 恒功率范围：300–1000 VDC（恒定 30 kW）
峰值效率：≥ 98%
软启动时间：3–8 s
短路保护：自恢复保护
电压调节精度：≤ ±0.5%
电流调节精度：≤ ±1%
分流不均衡：≤ ±5%
工作环境 — 温度：-30℃ 至 +75℃
工作环境 — 相对湿度：5% RH 至 95% RH（无冷凝）
工作环境 — 海拔：≤ 2000 m（超过 2000 m 降额）

产品特性

• 散热方式：风冷
• 待机功耗：< 10 W
• 通信协议：CAN（125 kb/s，CAN 电平 5 V）
• 地址设置：数显与按键操作
• 模块尺寸（D×W×H）：437.5 mm × 300 mm × 84 mm
• 重量：≤ 16 kg
• 平均无故障时间（MTBF）：500,000 小时

生产与测试
制造符合 ISO9001 与 IATF16949 质量体系。生产工艺采用全自动 SMT 贴片线、焊膏印刷与检测、波峰焊、自动喷涂保护与老化检测线。综合产能年产超过 500,000 模块。Tonhe 运营经过认证的 EMC 与测试实验室，包含半消声 EMC 室与环境试验箱，用于性能与可靠性验证。

常见问题 — 选项

• 通信协议：CAN（波特率 125 kb/s，CAN 电平 5 V）
• 灌封：全系列模块支持灌胶
• 安装方式：可水平安装、侧立或倒置（倒置可能需定制前面板）
• 保修：标准保修为自收货之日起 12 个月
• 售后服务：根据合同与条件可提供在线或现场服务

技术规格

• 型号：TH30DS10030C8E-WT
• Brand: Tonhe
• 直流输入额定电压：750 VDC（工作范围 200–850 VDC）
• 直流输入最大电流：60 A
• 额定输出功率：30 kW
• 输出电压范围：50–1000 VDC
• 输出电流范围：0.5–100 A
• 恒功率范围：300–1000 VDC（恒定 30 kW）
• 峰值效率：≥ 98%
• 软启动时间：3–8 s
• 短路保护：自恢复保护
• 电压调节精度：≤ ±0.5%
• 电流调节精度：≤ ±1%
• 分流不均衡：≤ ±5%
• 工作温度：-30℃ 至 +75℃
• 相对湿度：5% RH 至 95% RH（无冷凝）
• 海拔：≤ 2000 m（超过降额）
• 散热：风冷
• 待机功耗：< 10 W
• 通信协议：CAN
• 地址设置：数显、按键操作
• 尺寸（D×W×H）：437.5 mm × 300 mm × 84 mm
• 重量：≤ 16 kg
• MTBF：500,000 小时
