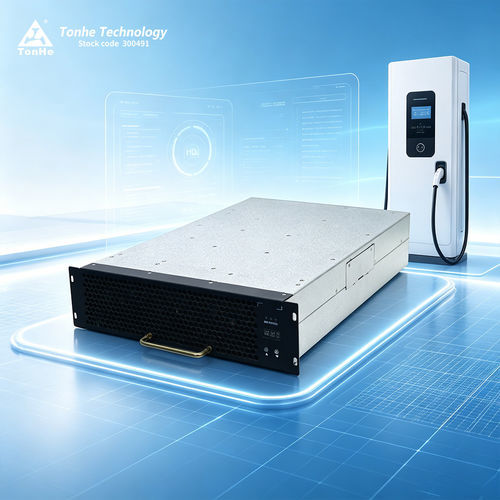

碳化硅供电模块 TH30F10030C9E-WT

ACDC

产品概述
TH30F10030C9E-WT 是一款用于电动汽车充电桩的 30kW 直流电源模块，具有低噪音、高效率与超宽恒功率范围。支持三相 285–475VAC 输入，额定输出功率 30kW，在 300–1000VDC 输出电压范围内可实现恒功率输出。模块支持 CAN 通信用于参数设置、运行数据采集与状态控制，能在 50°C 高温下持续工作而不降额，并支持多种安装方向，便于在充电柜中灵活集成。

主要特性

• 额定输出功率：30kW，300–1000VDC 区间恒功率输出
• 峰值效率 ≥96.5%，降低能耗
• 低可听噪声设计，适合城市充电场景
• 宽输入电压范围：285–475VAC（三相）
• 支持 CAN 通信，实现监控与控制
• 多种安装方向：水平、侧置、倒置（倒置需定制无手柄前面板）

技术规格

• 型号：TH30F10030C9E-WT
• 品牌：Tonhe
• 海关编码：8504409999
• AC 输入电压：额定 380VAC（三相），工作范围 285–475VAC
• AC 输入频率：50±5Hz
• 输入功率因数：≥0.99
• 输入过压保护：487±10VAC
• 输入欠压保护：270±10VAC
• DC 输出额定功率：30kW
• DC 输出电压范围：50–1000VDC
• DC 输出电流范围：0.5–100A
• 恒功率区间：300–1000VDC 时恒定 30kW 输出
• 峰值效率：≥96.5%
• 软启动时间：3–8s
• 短路保护：自恢复回退保护
• 电压调节精度：≤±0.5%
• 总谐波失真 THD：≤5%
• 电流调节精度：≤±1%
• 电流分配不平衡：≤±5%
• 工作温度：-30°C 至 +75°C
• 相对湿度：≤95%（无凝露）
• 海拔：≤2000m（超过 2000m 时需降额）
• 散热方式：风冷
• 待机功耗：<6W
• 通信协议：CAN（125 kbps，5V 电平）
• 地址设置：数显与按键操作
• 模块尺寸（不含手柄）：437.5 × 300 × 84 mm（长 × 宽 × 高）
• 重量：≤16 kg
• MTBF：500000 小时

生产与测试设施
生产能力包括自动化 SMT 贴片线、锡膏印刷与检测、波峰焊、保护喷涂线、老化检测线及完整装配流程，年产能超过 500,000 台。测试中心配备 3m 半消声 EMC 室、Chroma 电负载与交流电源、Yokogawa WT1800 功率分析仪、温湿度试验箱及瞬态抗扰度测试系统等设备，能对充电模块进行全面验证。

包装与发运（摘要）
小批量与样品通常使用国际快递（FedEx、DHL、UPS）门到门发货；大批量采用集装箱海运或空运。客户常用 FOB Shijiazhuang。包装按运输与搬运保护要求定制。

常见问题（节选）

• 问：模块通信协议是什么？ 答：CAN（125 kbps，5V 电平）。
• 问：模块支持灌胶封装吗？ 答：支持，所有系列均可做灌胶处理。
• 问：有哪些安装方向要求？ 答：可水平、侧置或倒置安装。倒置安装需定制无手柄前面板。
• 问：交货周期通常是多少？ 答：样品与小批量通常约 7 天（10 件及以上为例）；大批量或定制订单需约 35 天视生产安排。
• 问：付款条款？ 答：标准为 100% 电汇预付；长期合作可协商分期（例如 50%/50% 或 30%/70%）。
• 问：质保与售后？ 答：标准质保为收到货物起 12 个月；可根据合同提供线上或现场服务。
