电动车EV充电模块 TH30DS10030C8E-WT

直流

产品介绍

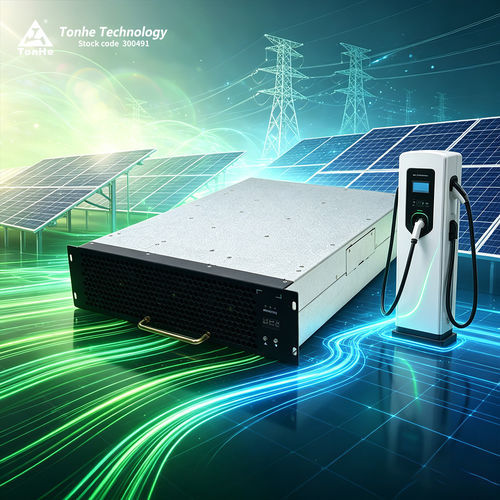

TH30DS10030C8E-WT 是 Tonhe 为充电桩开发的高效率、高功率密度 DC/DC 充电模块。产品支持 200–850 VDC 输入（额定 750 VDC），额定输出功率 30 kW，并在 300–1000 VDC 输出区间内提供定功率输出。模块可在高环境温度下（最高可达 55°C）满负荷工作且不降额，并通过 CAN 总线与主控器通信以实现参数设置、运行参数采集和状态控制。

产品优势

• 峰值转换效率 ≥98%
• 超宽定功率输出范围：300–1000 VDC
• 超低待机功耗：<10 W
• 低总谐波失真：≤5%
• 宽工作温度范围：-30°C 至 +75°C
• 满载噪声：约 55 dB

参数性能
型号：TH30DS10030C8E-WT
DC 输入 — 额定电压：750 VDC；工作范围：200–850 VDC
DC 输入 — 最大电流：60 A
DC 输出 — 额定输出功率：30 kW
DC 输出 — 输出电压范围：50–1000 VDC
DC 输出 — 输出电流范围：0.5–100 A
输出定功率范围：300–1000 VDC（在此范围内恒定输出 30 kW）
峰值效率：≥98%
软启动时间：3–8 s
短路保护：自回退保护
电压调节精度：≤ ±0.5%
电流调节精度：≤ ±1%
电流均分不平衡：≤ ±5%
工作温度：-30°C 至 +75°C
相对湿度：5% RH 至 95% RH（无冷凝）
海拔：≤2000 m（超过 2000 m 降额）

产品特性

• 散热方式：风扇散热
• 待机功耗：<10 W
• 通信协议：CAN（典型速率 125 kb/s，电平 5 V）
• 地址/参数设置：数显与按键操作
• 模块尺寸（D×W×H）：437.5 mm × 300 mm × 84 mm
• 重量：≤16 kg
• MTBF：500,000 小时

生产中心
Tonhe Technology 通过 ISO9001 与 IATF16949 汽车质量管理体系认证。制造线包含 2 条全自动 SMT 贴片线、自动锡膏印刷与检测、插件波峰焊装配线、自动三防喷涂线及老化检测线。完整生产工序后年产能超过 500,000 个充电模块。

测试中心
公司拥有 CNAS 与 DiLAC 认证的一流 EMC 实验室，测试设备包括半消声 3m EMC 室、Chroma 电子负载、交流电源、Yokogawa WT1800 功率分析仪、Fluke 万用表、温湿度试验箱等，可对充电器与模块进行全面测试验证。

包装与运输
小批量订单通常选择快递（如 FedEx、DHL、UPS）门到门；大批量按客户要求以海运或空运集装箱发货。

常见问题（节选）

• 模块通信协议：CAN（典型 CAN 波特率 125 kb/s，CAN 电平 5 V）
• 灌胶：系列模块支持灌胶（potting）
• 安装方式：模块可水平、侧置或倒置安装；倒置安装可能需定制无手柄前面板
• 交期：常规短交期；数量≥10 时约 7 天；样品可能有现货；大批量/定制约 35 天
• 付款条款：标准 100% T/T 预付；长期合作可商议（如 50% 预付 + 50% 发货前 或 30%/70% 等）
• 定制：支持 OEM/ODM；可在铭牌印公司名、logo 与型号；颜色与外形可定制
• 保修：标准自收货之日起 12 个月
• 售后：根据合同提供在线及现场服务；提供 24 小时响应方案
• 认证与出口：ISO9001、IATF16949、CE、TUV；模块与充电器出口至多国

技术规格

• 型号：TH30DS10030C8E-WT
• DC 输入额定电压：750 VDC（工作范围 200–850 VDC）
• DC 输入最大电流：60 A
• 额定输出功率：30 kW
• 输出电压范围：50–1000 VDC
• 输出电流范围：0.5–100 A
• 输出定功率范围：300–1000 VDC（30 kW 恒定）
• 峰值效率：≥98%
• 软启动时间：3–8 s
• 短路保护：自回退保护
• 电压调节精度：≤ ±0.5%
• 电流调节精度：≤ ±1%
• 电流均分不平衡：≤ ±5%
• 工作温度：-30°C 至 +75°C
• 相对湿度：5% RH 至 95% RH（无冷凝）
• 海拔：≤2000 m
• 散热方式：风扇冷却
• 待机功耗：<10 W
• 通信：CAN（125 kb/s，5 V 电平）
• 地址设置：数显与按键操作
• 尺寸：437.5 mm × 300 mm × 84 mm
• 重量：≤16 kg
• MTBF：500,000 小时
