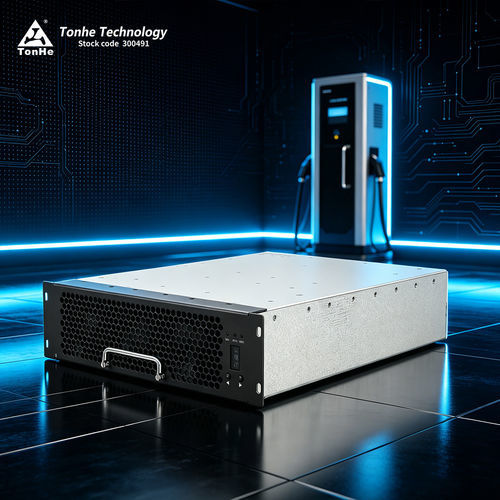

电动车充电模块 THWT30F10030C9EUR

电动车EV直流直流快速

产品简介
THWT30F10030C9EUR为Tonhe面向充电桩开发的功率模块，符合UL认证。模块支持三相四线AC输入（标称480 VAC，工作范围432–528 VAC；另有段落标注286–533 VAC），输出最高30 kW DC，支持通过CAN总线与充电系统监控/控制单元进行通信与控制。

产品优势

• 输出电压范围：200–1000 VDC（规格表：250–1000 VDC时可维持30 kW恒功率）
• 待机功耗：<10 W
• 总谐波失真（THD）：≤5%
• 工作温度范围：-30°C ~ +70°C（另有章节提及 -40°C ~ +75°C）
• 峰值转换效率：≥96%（规格表）；市场宣称可达≥97.5%

参数性能
型号：THWT30F10030C9EUR
品牌：Tonhe
交流输入：标称480 VAC，三相（无中线）；工作范围432–528 VAC（另注286–533 VAC）
输入频率：60 Hz
输入功率因数：≥0.99
输入过/欠压保护：531–543 VAC / 323–335 VAC
直流输出额定功率：30 kW
直流输出电压范围：200–1000 VDC（250–1000 VDC时恒功率30 kW）
直流输出电流范围：0.5–120 A
软启时间：≤3 s
短路保护：自恢复保护
电压调节精度：≤±0.5%
电流调节精度：≤±1%
电流分配不平衡：≤±5%
THD：≤5%
工作湿度：≤95%（无凝露）
海拔：≤2000 m（超出降额）
冷却：风扇冷却
尺寸（不含手柄）：437.5 × 300 × 84 mm
重量：≤20 kg
平均无故障时间（MTBF）：500,000 小时

生产与测试中心
Tonhe具有ISO9001与IATF16949认证。制造中心包含SMT贴片线、锡膏印刷与检测、波峰焊、喷涂线及老化检测线等。测试中心配备3m半消声EMC室、电子负载、交流电源、电力分析仪、温湿度箱与抗扰度/瞬态测试系统，可进行充电器与模块的全项验证。

包装与运输
采用标准工业包装。小批量可走快递（FedEx、DHL、UPS）；大批量按客户要求以海运或空运集装箱发运。

常见问答 — 精选项

• 通信协议：CAN总线（常见波特率125 kb/s；电平5 V）
• 灌胶：该系列模块支持灌胶封装
• 安装方式：可水平、侧立或倒装；倒装时可提供无手柄前面板
• 交期示例：小批量（≥10 件）约7天；大批量或定制视生产排期延长（例如可达约35天）
• 付款条款：TT预付或可谈（示例：100% TT，50/50，30/70）
• 定制：支持OEM/ODM（铭牌、LOGO、型号、颜色、外形定制）
• 质保：标准质保期一般为收到货物后12个月
• 售后服务：根据合同提供在线及现场服务，设有24小时响应机制

特性 / 技术规格

• 型号：THWT30F10030C9EUR
• 品牌：Tonhe
• 额定DC输出功率：30 kW
• DC输出电压范围：200–1000 VDC（250–1000 VDC时恒功率30 kW）
• DC输出电流范围：0.5–120 A
• 交流输入额定：480 VAC 三相（工作432–528 VAC）
• 频率：60 Hz
• 输入功率因数：≥0.99
• 峰值效率：≥96%（规格表）；市场宣称可达≥97.5%
• 待机功耗：<10 W
• THD：≤5%
• 工作温度：-30°C ~ +70°C（另有 -40°C ~ +75°C）
• 冷却方式：风扇冷却
• 尺寸（不含手柄）：437.5 × 300 × 84 mm
• 重量：≤20 kg
• MTBF：500,000 小时
