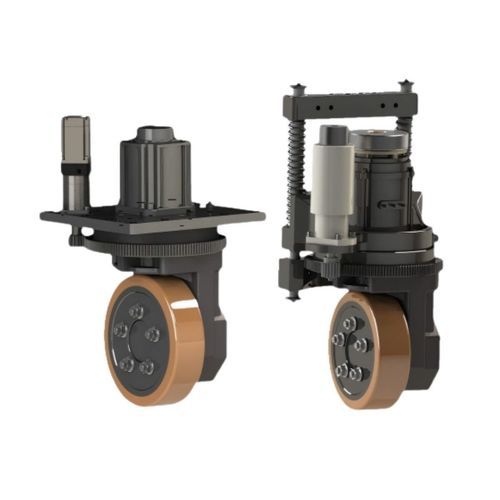

直流车轮马达 PV series

380V24伏48V

简介
该立式驱动轮电机（PV系列）面向AGV、AMR及最大承载10吨的叉车设计，覆盖多种叉车型号。典型应用为1.5–3吨级叉车。面向物联网、LiDAR导航与5G时代，产品通过小型化、轻量化和智能集成，便于将传统叉车升级为辅助或完全自主车辆。

特点

• 高度集成架构：电机、驱动轮与转向机构集成为紧凑模块，减少车体占用并简化安装与维护。
• 重载能力：在极限载荷下仍保持稳定的驱动与转向，适用于重型物料搬运及叉车型AGV。
• 强劲起动与爬坡能力：高转矩输出确保满载情况下平稳起动并具备良好爬坡性能。
• 广泛的系统兼容性：宽电压设计支持LiFePO₄ (LFP)、铅酸电池和三元锂电池，便于车辆升级。
• 模块化产品平台：多种载重、轮径与功率配置（PV15–PV45）可快速组合，缩短开发周期并减少备件库存。
• 安全导向的动态性能：针对中低速工况优化，高刚性结构确保在重载、快速加减速和紧急制动时的可控性。

规格表
PV系列 | PV15 | PV15-X | PV19 | PV23 | PV23C | PV25 | PV25C | PV31 | PV34 | PV38 | PV40 | PV45
走行部分 — 载重能力 (kg) | 350 | 450 | 600 | 1200 | 1200 | 1600 | 1500 | 2400 | 3100 | 5000 | 4200 | 1700/3000
额定电压 (V) | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 380 | 48
额定功率 (W) | 200-400 | 400-750-1000 | 750-1000 | 1570-200-2600 | 1570-200-2600 | 2000-2600-3000 | 2000-2600-3000 | 3000-6000 | 5000-10000 | 5000-10000 | 3000-8000 | 5000-12000
额定转速 (rpm) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 1000 | 1400-1744 | 1500-5000
驱动轮传动比 (i) | 20.25 | 16 | 20 | 22/27.84 | 22 | 21.3 | 21.13/21.3 | 14.49/22.78 | 22.32 | 16.43 | 21.13 | 21.87
行驶速度 (m/min) | 0-69 | 0-88 | 0-89 | 0-98 | 0-98 | 0-131 | 0-153 | 0-201 | 0-217 | 0-72 | 0-105 | 0-194
制动电压 (V) | 24 | 24 | 24 | 24 | 24 | 24 | 24/48 | 24/48 | 24 | 24/48 | 24 | 24/48 | 24

转向部分 — 额定电压 (V) | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 380 | 48 | 48
转向部分 — 额定功率 (W) | 200-400 | 200-400 | 200 | 400 | 400 | 400-750 | 200-400 | 750 | 1000 | 3000 | 600-1800 | 1570
转向部分 — 额定转速 (rpm) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 2560-3200 | 3000-3200 | 3000 | 3000 | 3000 | 1500-3480 | 3000
最大转向速度 (°/s) | 102.27 | 102.27 | 195.65 | 90 | 90 | 100.42 | 100.42 | 98.25 | 75 | 86.54 | 75 | 83.95

特点 / 技术规格

• 系列：PV（PV15–PV45）。
• 适用车辆：AGV、AMR、叉车（最高10吨）；典型应用1.5–3吨。
• 额定电压：主要48 V（部分型号支持380 V）。
• 功率范围：约200 W至12000 W，视型号而定。
• 额定转速：主要3000 rpm（根据型号存在差异）。
• 传动比与行驶速度：按型号配置，详见表格。
• 制动电压：通常24 V（部分型号24/48 V）。
• 电池兼容性：LiFePO4 (LFP)、铅酸、三元锂电池。
• 设计要点：模块化平台、高刚性、紧凑结构，便于车辆升级和快速开发新车型。
