直流力矩电机 TDB-170-050-NH-A
BLDC220伏模块化

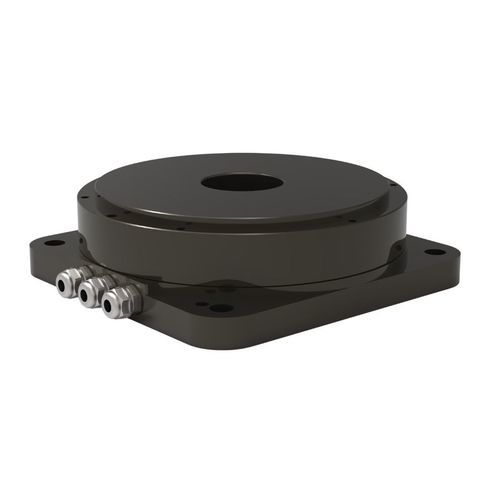

直流力矩电机 - TDB-170-050-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - BLDC / 220伏 / 模块化

添加到我的收藏夹

添加到产品对比表

产品规格型号

类型

BLDC, 直流

电压

220伏

构造

空心轴, 模块化, 无框, 紧凑型, 轻型, 大容积, 超平面, 扁平

防护指数

IP40

应用

用于包装机, 用于机床, 用于机器人, 机器人协同, 人形机器人, 回转工作台, 驱动系统, 半导体工业, 用于压缩机, 工业, 用于医疗设备, 内置编码器, 用于绞车, 食品工业, 用于百叶帘驱动, 绕线操作用, 用于隧道掘进机, 用于测量仪器, 医疗应用, 液压应用, 磨床用, 重型, 用于电子工业, 用于自动门, 用于切割机, 用于制药业, 木材加工机, 车用

其他特性

运动调节, 直接传动, 一体化驱动, 定制, 伺服控制式, 低电压, 速度恒定式, 标准, 高扭矩, 高精度, 低振动, 带操控系统, 低惯性, 精准, 高效率, 大功率, 内置编码器, 高速, 低噪, 高解析度, 高惯性

功率

最多: 220 W
(0.3 hp)

220 W
(0.3 hp)

最少: 220 W
(0.3 hp)

强度

最多: 6 A

最少: 2 A

扭矩

最多: 18 Nm
(13.276119 ft.lb)

最少: 6 Nm
(4.425373 ft.lb)

旋转速度

最多: 350 rpm
(2,199.1149 rad.min-1)

最少: 0 rpm
(0 rad.min-1)

直径

最多: 170 µm

170,000 µm
(6.69 in)

最少: 50 µm

温度

最多: 40 °C
(104 °F)

最少: 0 °C
(32 °F)

产品介绍

介绍
TDB-170-050-NH-A 是一款低速大扭矩直流扭矩电机，专为精密自动化和直驱 CNC 应用设计。其可实现精确位置控制、消除传动误差、具有高刚性与低振动，适用于半导体晶圆处理、精密分度台、直驱回转台和 LCD 面板搬运等场景。

应用

半导体晶圆加工设备
精密分度台与回转平台
高精度直驱回转台
LCD 与平板面板搬运系统

主要特性

消除传动回差和机械减速误差
低振动下的高结构刚性
适合伺服控制的快速响应
直驱结构，维护需求低

规格
连续扭矩: 6 N ·m — 峰值扭矩: 18 N ·m
持续电流: 2 Arms — 峰值电流: 6 Arms
额定功率: 220 W — 转矩常数: 3 N ·m/Arms
电阻 @25℃: 6 Ohms L-L — 感抗: 7.5 mH
反电动势常数 @25℃: 2.7 Vrms/rad/s — 转动惯量: 0.0066 Kg ·m^2
精度: ±15 弧秒 — 重复性: ±2 弧秒
最大轴向载荷: 2000 N — 最大力矩载荷: 60 N ·m
轴向跳动: 5 µm — 径向跳动: 5 µm
最高转速: 350 rpm — 电机质量: 3.7 Kg
极对数: 30 — 分辨率: 23 bit Biss-C
直径: 170 mm — 高度: 50 mm
