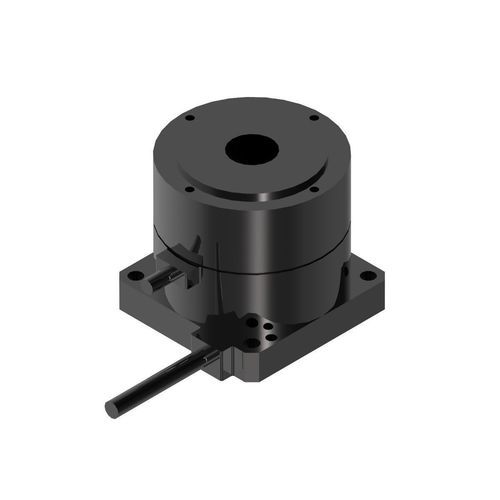

无刷力矩电机 TDB-040-038-NH-AY直流220伏模块化
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 无刷, 直流
- 电压
- 220伏
- 构造
- 模块化, 紧凑型, 无框
- 防护指数
- IP40
- 应用
- 用于机床, 用于机器人, 机器人协同, 工业, 用于切割机, 回转工作台, 用于医疗设备, 用于包装机, 医疗应用, 内置编码器, 半导体工业, 重型, 用于电子工业, 车用, 用于制药业
- 其他特性
- 定制, 直接传动, 低电压, 速度恒定式, 低惯性, 高扭矩, 大功率, 高惯性, 内置编码器, 高精度, 高效率, 高速, 运动调节, 低振动, 低速, 谐波传动式, 标准, 高解析度, 精准, 半速, 低噪, 伺服控制式
- 功率
10 W
(0.01 hp)最少: 7 W
(0.01 hp)最多: 7 W
(0.01 hp)- 强度
最少: 0.63 A
最多: 1.9 A
- 扭矩
最少: 0.13 Nm
(0.095883 ft.lb)最多: 0.39 Nm
(0.287649 ft.lb)- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 500 rpm
(3,141.5927 rad.min-1)- 直径
40 mm
(1.57 in)- 温度
最少: 0 °C
(32 °F)最多: 40 °C
(104 °F)
产品介绍
简介
直驱扭矩电机（DD）TDB-040-038-NH-AY 具有紧凑结构、高精度和快速响应，适用于高精度定位及直驱应用。其小型化设计及技术参数使其适用于半导体设备、精密平台和自动化系统。
规格
Performance | 单位 | Performance | 单位
连续转矩 | 0.13 N ·m | 峰值转矩 | 0.39 N ·m
连续电流 | 0.63 Arms | 峰值电流 | 1.9 Arms
额定功率 | 7 W | 转矩常数 | 0.21 N ·m/Arms
电阻@25℃ | 7.5 Ohms L-L | 电感 | 1.5 mH
反电动势常数@25℃ | 0.123 Vrms/rad/s | 转动惯量 | 5x10^-6 Kg ·m^2
精度 | ±40 Arc sec | 重复性 | ±2.5 Arc sec
最大轴向载荷 | 20 N | 最大力矩载荷 | 0.4 N ·m
轴向跳动 | 5 µm | 径向跳动 | 5 µm
最高转速 | 500 rpm | 电机质量 | 0.075 Kg
极数 | 22 | 分辨率 | 819200 计数/转
直径 | 40 mm | 高度 | 38.5 mm
基于数字编码器；标准行程终点限制。相关参数和规格可能在未提前通知的情况下发生变更。
关于可选的接触抖动等级，测量基于恒定负载和恒定温度。
特性 / 技术规格
直驱扭矩电机（DD）TDB-040-038-NH-AY 具有紧凑结构、高精度和快速响应，适用于高精度定位及直驱应用。其小型化设计及技术参数使其适用于半导体设备、精密平台和自动化系统。
规格
Performance | 单位 | Performance | 单位
连续转矩 | 0.13 N ·m | 峰值转矩 | 0.39 N ·m
连续电流 | 0.63 Arms | 峰值电流 | 1.9 Arms
额定功率 | 7 W | 转矩常数 | 0.21 N ·m/Arms
电阻@25℃ | 7.5 Ohms L-L | 电感 | 1.5 mH
反电动势常数@25℃ | 0.123 Vrms/rad/s | 转动惯量 | 5x10^-6 Kg ·m^2
精度 | ±40 Arc sec | 重复性 | ±2.5 Arc sec
最大轴向载荷 | 20 N | 最大力矩载荷 | 0.4 N ·m
轴向跳动 | 5 µm | 径向跳动 | 5 µm
最高转速 | 500 rpm | 电机质量 | 0.075 Kg
极数 | 22 | 分辨率 | 819200 计数/转
直径 | 40 mm | 高度 | 38.5 mm
基于数字编码器；标准行程终点限制。相关参数和规格可能在未提前通知的情况下发生变更。
关于可选的接触抖动等级，测量基于恒定负载和恒定温度。
特性 / 技术规格
- 型号: TDB-040-038-NH-AY
- 连续转矩: 0.13 N·m
- 峰值转矩: 0.39 N·m
- 连续电流: 0.63 Arms
- 峰值电流: 1.9 Arms
- 额定功率: 7 W
- 转矩常数: 0.21 N·m/Arms
- 电阻 @25℃: 7.5 Ohms L-L
- 电感: 1.5 mH
- 反电动势常数 @25℃: 0.123 Vrms/rad/s
- 转动惯量: 5x10^-6 Kg·m^2
- 精度: ±40 Arc sec
- 重复性: ±2.5 Arc sec
- 最大轴向载荷: 20 N
- 最大力矩载荷: 0.4 N·m
- 轴向跳动: 5 µm
- 径向跳动: 5 µm
- 最高转速: 500 rpm
- 质量: 0.075 Kg
- 极数: 22
- 分辨率: 819200 计数/转
- 直径: 40 mm
- 高度: 38.5 mm
