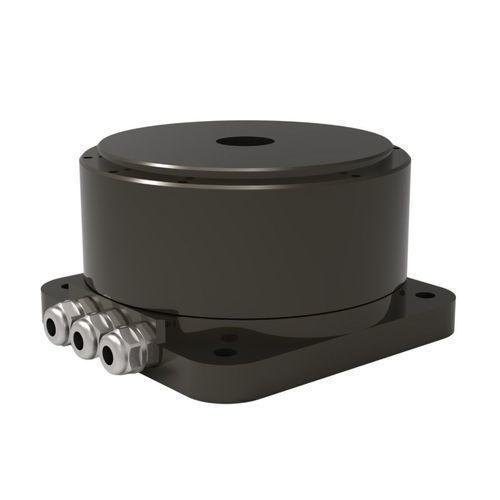

无刷力矩电机 TDB-170-095-NH-A直流220伏带制动装置
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 无刷, 直流
- 电压
- 220伏
- 构造
- 模块化, 带制动装置, 无框, 紧凑型, 轻型, 小型, 大容积, 超平面, 扁平
- 防护指数
- IP40
- 应用
- 用于机器人, 用于机床, 食品工业, 用于电子工业, 驱动系统, 线性执行器, 机器人协同, 绕线操作用, 提升应用, 用于百叶帘驱动, 人形机器人, 用于压缩机, 用于测量仪器, 牵引, 农业用, 液压应用, 内置编码器, 用于隧道掘进机, 磨床用, 回转工作台, 半导体工业, 工业, 用于包装机, 医疗应用, 泵用, 用于自动门, 车用, 用于光学仪器, 重型, 用于传送带, 用于切割机, 用于医疗设备, 用于绞车, 木材加工机, 用于制药业, 轴
- 其他特性
- 定制, 直接传动, 运动调节, 高扭矩, 高精度, 高解析度, 低振动, 精准, 高效率, 低噪, 低速, 伺服控制式, 高速, 内置编码器, 低惯性, 高惯性, 一体化驱动
- 功率
最少: 398 W
(0.54 hp)400 W
(0.54 hp)最多: 398 W
(0.54 hp)- 强度
最少: 2.5 A
最多: 7.5 A
- 扭矩
最少: 20 Nm
(14.751243 ft.lb)最多: 65 Nm
(47.94154 ft.lb)- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 190 rpm
(1,193.8052 rad.min-1)- 直径
最少: 95 µm
170,000 µm
(6.69 in)最多: 170 µm
- 温度
最少: 0 °C
(32 °F)最多: 40 °C
(104 °F)
产品介绍
简介
TDB-170-095-NH-A 直驱力矩电机采用外转子设计，结构上便于实现更高的转动惯量和更大的输出半径。配备集成霍尔传感器，便于启动并与多种驱动器兼容。搭载增量编码器，适用于大多数伺服控制系统。位置精度为±20角秒，重复性为±1.5角秒，满足精密加工与检测的要求。典型应用包括CNC回转工作台、半导体设备、机器人关节及精密检测系统。
规格（表）
性能 | 单位 | 性能 | 单位
连续扭矩: 20 N·m | 峰值扭矩: 65 N·m
连续电流: 2.5 Arms | 峰值电流: 7.5 Arms
额定功率: 398 W | 扭矩常数: 8.7 N·m/Arms
电阻 @25℃ (L-L): 10 Ohms | 电感: 17.4 mH
反电动势常数 @25℃: 7.1 Vrms/rad/s | 转动惯量: 0.02 Kg·m^2
精度: ±15 角秒 | 重复性: ±2 Arc sec
最大轴向载荷: 4000 N | 最大力矩载荷: 200 N·m
轴向跳动: 5 µm | 径向跳动: 5 µm
最高转速: 190 rpm | 电机质量: 11.7 Kg
极数: 30 | 分辨率: 23bit Biss-C
直径: 170 mm | 高度: 95 mm
特性 / 技术规格
TDB-170-095-NH-A 直驱力矩电机采用外转子设计，结构上便于实现更高的转动惯量和更大的输出半径。配备集成霍尔传感器，便于启动并与多种驱动器兼容。搭载增量编码器，适用于大多数伺服控制系统。位置精度为±20角秒，重复性为±1.5角秒，满足精密加工与检测的要求。典型应用包括CNC回转工作台、半导体设备、机器人关节及精密检测系统。
规格（表）
性能 | 单位 | 性能 | 单位
连续扭矩: 20 N·m | 峰值扭矩: 65 N·m
连续电流: 2.5 Arms | 峰值电流: 7.5 Arms
额定功率: 398 W | 扭矩常数: 8.7 N·m/Arms
电阻 @25℃ (L-L): 10 Ohms | 电感: 17.4 mH
反电动势常数 @25℃: 7.1 Vrms/rad/s | 转动惯量: 0.02 Kg·m^2
精度: ±15 角秒 | 重复性: ±2 Arc sec
最大轴向载荷: 4000 N | 最大力矩载荷: 200 N·m
轴向跳动: 5 µm | 径向跳动: 5 µm
最高转速: 190 rpm | 电机质量: 11.7 Kg
极数: 30 | 分辨率: 23bit Biss-C
直径: 170 mm | 高度: 95 mm
特性 / 技术规格
- 型号: TDB-170-095-NH-A
- 结构: 外转子（outer rotor）
- 传感器: 集成霍尔传感器
- 位置传感: 增量编码器，兼容多数伺服系统（23bit Biss-C）
- 典型应用: CNC回转工作台、半导体设备、机器人关节、精密检测
- 连续扭矩: 20 N·m
- 峰值扭矩: 65 N·m
- 连续电流: 2.5 Arms
- 峰值电流: 7.5 Arms
- 额定功率: 398 W
- 扭矩常数: 8.7 N·m/Arms
- 电阻 @25℃ (L-L): 10 Ohms
- 电感: 17.4 mH
- 反电动势常数 @25℃: 7.1 Vrms/rad/s
- 转动惯量: 0.02 Kg·m^2
- 位置精度（简介）: ±20 角秒；表中精度: ±15 角秒
- 重复性（简介）: ±1.5 角秒；表中重复性: ±2 Arc sec
- 最大轴向载荷: 4000 N
- 最大力矩载荷: 200 N·m
- 轴向跳动: 5 µm
- 径向跳动: 5 µm
- 最高转速: 190 rpm
- 质量: 11.7 Kg
- 极数: 30
- 编码器分辨率: 23bit Biss-C
- 直径: 170 mm
- 高度: 95 mm
