直流力矩电机 TDB-080-050-NH-RD-T
BLDC220伏直流制动

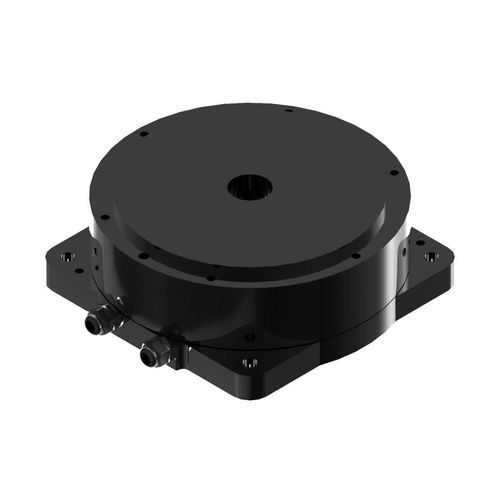

直流力矩电机 - TDB-080-050-NH-RD-T - Suzhou Honpine Precision Industry Co., Ltd. - BLDC / 220伏 / 直流制动

添加到我的收藏夹

添加到产品对比表

产品规格型号

类型

BLDC, 直流

电压

220伏

构造

空心轴, 模块化, 直流制动, 超紧凑型, 无框, 轻型, 小型, 超平面, 扁平

防护指数

IP40

应用

半导体工业, 用于机床, 用于机器人, 用于隧道掘进机, 机器人协同, 内置编码器, 用于切割机, 工业, 回转工作台, 食品工业, 用于包装机, 医疗应用, 用于医疗设备, 车用, 重型, 用于电子工业, 用于制药业

其他特性

定制, 直接传动, 低振动, 低电压, 速度恒定式, 高扭矩, 高精度, 高速, 高效率, 高解析度, 高惯性, 精准, 伺服控制式, 大功率, 运动调节, 低噪, 低惯性, 内置编码器, 一体化驱动

功率

30 W
(0.04 hp)

最多: 29 W
(0.04 hp)

最少: 29 W
(0.04 hp)

扭矩

最多: 2 Nm
(1.475124 ft.lb)

最少: 0.6 Nm
(0.442537 ft.lb)

旋转速度

最多: 450 rpm
(2,827.4334 rad.min-1)

最少: 0 rpm
(0 rad.min-1)

直径

80 mm
(3.15 in)

产品介绍

简介
TDB-080-050-NH-RD-T 是一款直驱（frameless）紧凑型旋转电机，外径80 mm，轴高50 mm。额定持续扭矩0.6 N·m，峰值扭矩2 N·m，最高转速450 rpm。配备 RD 编码器，采用无霍尔传感器的无传感器（sensorless）设计，具有响应快、回差小和高定位精度的特性，适用于精密自动化设备。

应用

自动回转台与分度机构
精密检测与计量系统
半导体处理与搬运设备
高端医疗与实验室设备

参数
持续扭矩：0.6 N·m
峰值扭矩：2 N·m
持续电流：1.7 Arms
峰值电流：5.9 Arms
额定功率：29 W
转矩常数：0.35 N·m/Arms
电阻 @25℃：2.8 Ohm L‑L
电感：2 mH
反电动势常数 @25℃：0.24 Vrms/rad/s
转动惯量：0.0018 Kg·m^2
精度：±50 arc sec
重复性：±2.5 arc sec
最大轴向载荷：50 N
最大力矩载荷：1 N·m
轴向跳动：5 µm
径向跳动：5 µm
最高转速：450 rpm
质量：1.2 Kg
极数：22
分辨率：500000 counts/rev
直径：80 mm
高度：50 mm
