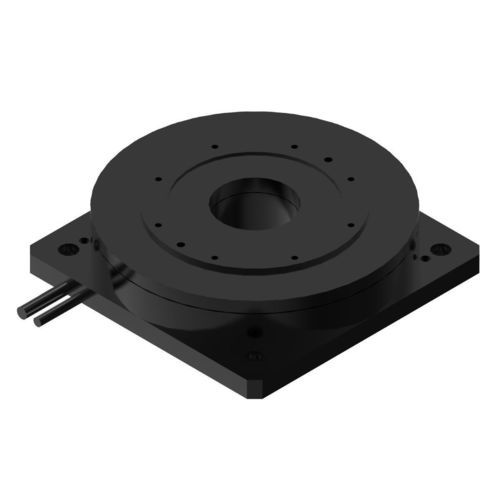

无刷力矩电机 TDB-150-037-NH-A直流220伏空心轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 无刷, 直流
- 电压
- 220伏
- 构造
- 空心轴, 模块化, 外部转子式, 集成编码和驱动器, 无框, 紧凑型, 轻型, 大容积, 超平面, 扁平
- 防护指数
- IP40
- 应用
- 用于包装机, 用于机床, 用于机器人, 半导体工业, 回转工作台, 工业, 医疗应用, 驱动系统, 用于切割机, 食品工业, 用于制药业, 用于医疗设备, 用于电子工业, 用于测量仪器, 车用
- 其他特性
- 低电压, 直接传动, 低惯性, 内置编码器, 运动调节, 定制, 标准, 低振动, 带操控系统, 高扭矩, 高惯性, 高精度, 精准, 高速, 高效率, 高解析度, 大功率, 闭合回路, 低噪, 伺服控制式, 低速
- 功率
最少: 42 W
(0.06 hp)最多: 42 W
(0.06 hp)0.04 W
(0 hp)- 强度
最少: 4.6 A
最多: 16 A
- 扭矩
最少: 1 Nm
(0.737562 ft.lb)最多: 3.5 Nm
(2.581468 ft.lb)- 旋转速度
最少: 400 rpm
(2,513.2741 rad.min-1)最多: 400 rpm
(2,513.2741 rad.min-1)- 直径
最少: 150 µm
最多: 150 µm
150,000 µm
(5.91 in)- 温度
最少: 0 °C
(32 °F)最多: 40 °C
(104 °F)
产品介绍
介绍
TDB-150-037-NH-A 为外转子直驱扭矩电机，采用平型低矮设计，外径150 mm，高度37 mm。额定转矩1 N·m，峰值转矩3.5 N·m。配备增量式编码器实现闭环换向，保证精确且可重复的位置控制。直驱结构无需齿轮箱，降低维护复杂度并有利于系统紧凑化。
规格
Performance | 单位 | Performance | 单位
额定转矩 | 1 N ·m | 峰值转矩 | 3.5 N ·m
额定电流 | 4.6 Arms | 峰值电流 | 16 Arms
额定功率 | 42 W | 力矩常数 | 0.22 N ·m/Arms
电阻@25℃ | 2 Ohm L-L | 电感 | 1 mH
反电动势常数@25℃ | 0.2 Vrms/rad/s | 转动惯量 | 0.001 Kg ·m^2
精度 | ±20 角秒 | 重复性 | ±1.5 角秒
最大轴向载荷 | 200 N | 最大力矩载荷 | 10 N ·m
轴向跳动 | 5 µm | 径向跳动 | 5 µm
最高转速 | 400 Rpm | 电机质量 | 2.8 Kg
极数 | 16 | 分辨率 | 11740 线/转
直径 | 150 mm | 高度 | 37 mm
特性 / 技术规格
TDB-150-037-NH-A 为外转子直驱扭矩电机，采用平型低矮设计，外径150 mm，高度37 mm。额定转矩1 N·m，峰值转矩3.5 N·m。配备增量式编码器实现闭环换向，保证精确且可重复的位置控制。直驱结构无需齿轮箱，降低维护复杂度并有利于系统紧凑化。
规格
Performance | 单位 | Performance | 单位
额定转矩 | 1 N ·m | 峰值转矩 | 3.5 N ·m
额定电流 | 4.6 Arms | 峰值电流 | 16 Arms
额定功率 | 42 W | 力矩常数 | 0.22 N ·m/Arms
电阻@25℃ | 2 Ohm L-L | 电感 | 1 mH
反电动势常数@25℃ | 0.2 Vrms/rad/s | 转动惯量 | 0.001 Kg ·m^2
精度 | ±20 角秒 | 重复性 | ±1.5 角秒
最大轴向载荷 | 200 N | 最大力矩载荷 | 10 N ·m
轴向跳动 | 5 µm | 径向跳动 | 5 µm
最高转速 | 400 Rpm | 电机质量 | 2.8 Kg
极数 | 16 | 分辨率 | 11740 线/转
直径 | 150 mm | 高度 | 37 mm
特性 / 技术规格
- 型号：TDB-150-037-NH-A
- 电机类型：外转子直驱扭矩电机，带增量编码器
- 外径：150 mm
- 高度：37 mm
- 额定转矩：1 N·m
- 峰值转矩：3.5 N·m
- 额定电流：4.6 Arms
- 峰值电流：16 Arms
- 额定功率：42 W
- 力矩常数：0.22 N·m/Arms
- 电阻 @25°C：2 Ohm L-L
- 电感：1 mH
- 反电动势常数 @25°C：0.2 Vrms/rad/s
- 转动惯量：0.001 Kg·m^2
- 精度：±20 角秒
- 重复性：±1.5 角秒
- 最大轴向载荷：200 N
- 最大力矩载荷：10 N·m
- 轴向跳动：5 µm
- 径向跳动：5 µm
- 最高转速：400 Rpm
- 质量：2.8 Kg
- 极数：16
- 分辨率：11740 线/转
