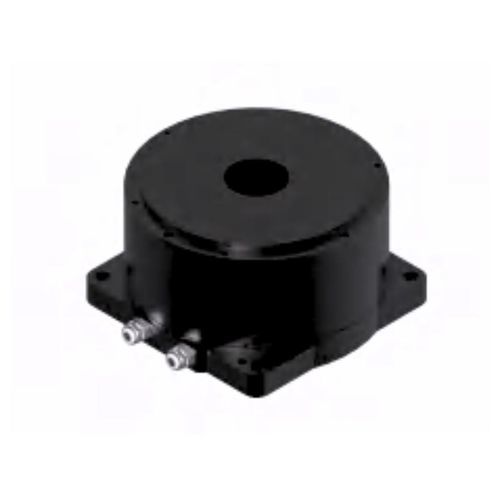

无刷力矩电机 TDB-170-125-NH-B

直流220伏外部转子式

简介
TDB-170-125-NH-B 直驱 DD 转矩电机采用外转子结构并具有稳定的控制性能，广泛用于 CNC 回转工作台、半导体设备、机器人关节、精密检测等工业领域。外转子设计有利于提高转动惯量和输出半径，使其在高动态响应和重载条件下表现优异。该型号面向可在无霍尔传感器情况下启动的驱动方案设计，并与大多数工业伺服驱动兼容，便于调试与部署。

应用

• CNC 回转工作台
• 半导体设备
• 机器人关节
• 精密检测系统
• 高动态响应、高负载应用

规格
性能 | 单位 | 性能 | 单位
连续转矩：40 N·m | 峰值转矩：125 N·m
连续电流：2.5 Arms | 峰值电流：7.5 Arms
额定功率：629 W | 转矩常数：16.7 N·m/Arms
电阻 @25℃：13.4 Ohms L-L | 电感：32 mH
反电动势常数 @25℃：13.6 Vrms/rad/s | 转动惯量：0.025 kg·m^2
精度：±15 arc sec | 重复性：±2 arc sec
最大轴向载荷：4000 N | 最大力矩载荷：200 N·m
轴向跳动：5 µm | 径向跳动：5 µm
最高转速：150 rpm | 电机质量：14.5 kg
极数：30 | 分辨率：23 Bit BiSS-C
直径：170 mm | 高度：125 mm

特性 / 技术规格

• 型号：TDB-170-125-NH-B
• 类型：直驱 DD 转矩电机，外转子
• 连续转矩：40 N·m
• 峰值转矩：125 N·m
• 连续电流：2.5 Arms
• 峰值电流：7.5 Arms
• 额定功率：629 W
• 转矩常数：16.7 N·m/Arms
• 电阻 @25℃：13.4 Ohms L-L
• 电感：32 mH
• 反电动势常数 @25℃：13.6 Vrms/rad/s
• 转动惯量：0.025 kg·m^2
• 精度：±15 arc sec
• 重复性：±2 arc sec
• 最大轴向载荷：4000 N
• 最大力矩载荷：200 N·m
• 轴向跳动：5 µm
• 径向跳动：5 µm
• 最高转速：150 rpm
• 质量：14.5 kg
• 极数：30
• 分辨率：23 Bit BiSS-C
• 直径：170 mm
• 高度：125 mm
