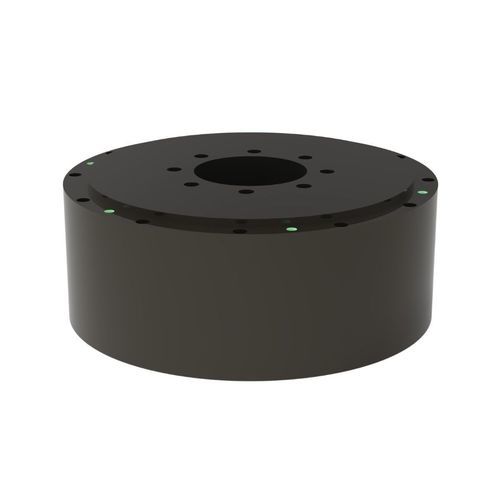

无刷力矩电机 TDB-263-113-NH-A直流同步220伏
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 同步, 无刷, 直流
- 电压
- 220伏
- 构造
- 模块化, 空心轴, 带制动装置, 紧凑型, 无框, 轻型, 小型, 大容积, 超平面, 扁平
- 防护指数
- IP40
- 应用
- 用于包装机, 用于机床, 用于机器人, 内置编码器, 机器人协同, 工业, 回转工作台, 医疗应用, 用于医疗设备, 半导体工业, 重型, 用于电子工业, 车用, 用于切割机, 用于制药业
- 其他特性
- 定制, 直接传动, 低电压, 速度恒定式, 高扭矩, 高精度, 高速, 大功率, CANopen通信, 高效率, 低速, 内置编码器, 运动调节, 低惯性, 高惯性, 伺服控制式, 高解析度, 低振动, 一体化驱动, 带操控系统, 精准, 标准, 低噪
- 功率
1.49 kW
(2.03 hp)- 强度
最少: 7.1 A
最多: 14.2 A
- 扭矩
最少: 95 Nm
(70.068404 ft.lb)最多: 190 Nm
(140.136808 ft.lb)- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 150 rpm
(942.4778 rad.min-1)- 直径
263 mm
(10.35 in)
产品介绍
简介
TDB-263-113-NH-A是一款大型直驱力矩电机，面向重载自动化和精密制造。其外转子结构、无霍尔传感器设计以及高分辨率增量编码器，支持龙门、回转台和直驱轴的精确定位、高力矩传递与可靠的连续运行。
优势
技术规格
TDB-263-113-NH-A是一款大型直驱力矩电机，面向重载自动化和精密制造。其外转子结构、无霍尔传感器设计以及高分辨率增量编码器，支持龙门、回转台和直驱轴的精确定位、高力矩传递与可靠的连续运行。
优势
- 相较传统伺服电机具更高的定位精度
- 适用于直驱应用的高连续力矩与峰值力矩
- 提高效率并减少机械传动部件
- 直驱结构降低维护复杂度
- 轴向截面紧凑，适合空间受限的安装
技术规格
- 型号：TDB-263-113-NH-A
- 连续力矩：95 N·m
- 峰值力矩：190 N·m
- 连续电流：7.1 Arms
- 峰值电流：14.2 Arms
- 额定功率：1493 W
- 力矩常数：13.4 N·m/Arms
- 电阻 @25℃：3.4 Ohms L-L
- 电感：10.8 mH
- 反电动势常数 @25℃：10.9 Vrms/rad/s
- 转动惯量：0.13 kg·m^2
- 精度：±15 arc sec
- 重复性：±2 arc sec
- 最大轴向载荷：4000 N
- 最大力矩载荷：400 N·m
- 轴向跳动：8 µm
- 径向跳动：8 µm
- 最高转速：150 rpm
- 电机质量：23.8 kg
- 极数：40
- 分辨率：23 Bit Biss-C
- 直径：263 mm
- 高度：113 mm
