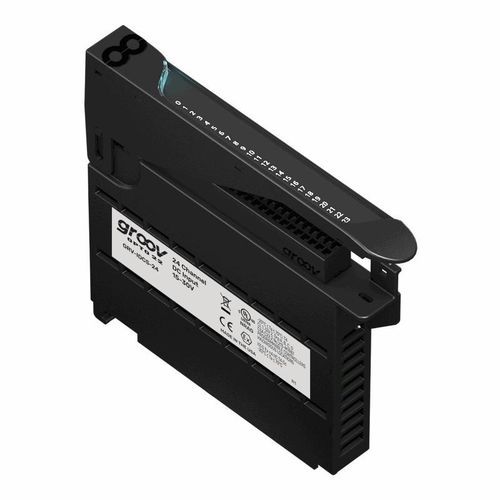

数字输入模块 GRV-IDCS-24

24路输入输出EPIC机器状态监控

GRV-IDCS-24 是一款用于 groov EPIC® 的数字直流输入模块，旨在检测来自现场设备的简单开/关状态。对于仅需二进制（开/关）输入检测的项目，它提供了经济高效的方案。

主要特性

• 使用简单数字逻辑检测 DC 输入设备（接近开关、按钮、辅助触点）的开/关状态。
• 模块外壳带状态指示 LED 和触控区；触碰触控区后，groov EPIC® 处理器将显示模块信息，如规格和接线图。
• 作为低成本的“简单 I/O”模块选项，适用于不需要计数、锁存或累加功能的应用。
• 可安装在 groov EPIC® 底盘上，与 GRV-EPIC-PR1 处理器及其他 groov I/O 模块协同工作。
• 出厂前进行两次测试；大多数模块提供终身保修。

应用

• OEM 与设备设计
• 过程控制与设备监测
• 电力与能源监测
• 预测性维护与远程安装（水/污水、石油与天然气）
• SCADA 与 IIoT 应用

注意

• 如需锁存或累加等功能，请改用 GRV-IDC-24 型号。

技术规格

• 通道数：24
• 输入电压：15–30 VDC
• IEC 输入类型：Type I
• Turn ON 特性：15 V，> 2 mA
• Turn OFF 特性：5 V，< 0.5 mA
• 输入阻抗：IEC 输入具有非线性阻抗 — 典型 V‑I 曲线见数据表
• 最大开/关频率（DC 输入，50% 方波）：1000 Hz（24 Vp-p）
• 隔离（场到逻辑）：工作 300 V，瞬态 1500 V（1 分钟）
• 通道间隔离：无
• 底盘功耗：1.2 W
• 最小 groov EPIC 固件版本：1.0.0
• 最小 PAC Project 版本：10.0000
• 线径：28–14 AWG
• 剥线长度：0.315–0.354 英寸（8–9 mm）
• 端子螺丝扭矩：2.5 in‑lb（0.28 N·m）
• 固定螺丝扭矩：3.5 in‑lb（0.4 N·m）
• 工作温度：-20 °C 至 +70 °C
• 存储温度：-40 °C 至 +85 °C
• 相对湿度（无凝结）：5–95%
• MTBF（最小，25 °C）：120 万小时
• 认证：UL/cUL (Class 1, Div 2)；CE：ATEX (Category 3, Zone 2)、RoHS；DFARS；CB Scheme；UKCA
• 保修：终身
