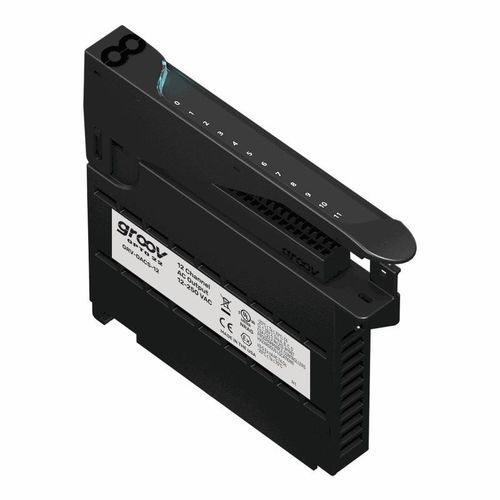

数字输出模块 GRV-OACS-12

12路输出EPIC自动化

概述

GRV-OACS-12 是适用于 groov EPIC® 的数字 AC 离散输出模块，提供 12 路开/关通道，可切换 12 至 250 VAC 的交流负载。适用于简单的开/关切换应用，具备浪涌保护和过零开关以降低切换瞬态。

兼容性与操作

该模块安装在带有 GRV-EPIC-PR1 处理器的 groov EPIC 底盘上。模块盖板包含 LED 状态指示灯和触控面板；触摸该面板可让 groov EPIC 处理器显示模块信息、规格和接线图。

规格

• 通道数：12
• 线路电压：12–250 VAC
• 每通道额定电流：0.5 A
• 建议最大熔断器或断路器：每通道 2 A 250 VAC；公共 6 A 250 VAC
• 最小负载电流：20 mA
• 输出压降：1 V
• 名义电压下的断态漏电（60 Hz）：1.25 mA @ 240 VAC；0.7 mA @ 120 VAC
• 峰值阻断电压：500 V
• 工作频率：40 至 60 Hz，400 Hz
• 打开时间：≤ 1/2 周期（过零）
• 关闭时间：≤ 1/2 周期（过零）
• TPO 周期：GRV-OACS-12 不适用
• 质量指示：无
• 绝缘（现场到逻辑）：工作 300 V，瞬态 1500 V（1 分钟）
• 通道间绝缘：无
• 底盘功耗：1.3 W
• 最低 groov EPIC 固件版本：1.0.0
• 最低 PAC Project 版本：10.0000
• CODESYS 库包最低版本：1.0.0.0
• 线径：28–14 AWG
• 剥线长度：0.315–0.354 英寸（8–9 mm）
• 接线螺钉扭矩：2.5 in-lb (0.28 N·m)
• 固定螺钉扭矩：3.5 in-lb (0.4 N·m)
• 工作温度：-20 °C 至 +70 °C
• 存储温度：-40 °C 至 +85 °C
• 相对湿度（无冷凝）：5–95%
• MTBF（最小，25 °C）：1.2 Mhrs
• 机构认证：UL/cUL (Class 1, Div 2)；CE：ATEX (Category 3, Zone 2) 与 RoHS；DFARS；CB Scheme；UKCA
• 保修：Lifetime (Opto 22)

应用与优势

适用于需要简单 AC 开/关 切换的工业控制柜和机器 I/O。过零切换与浪涌保护有助于减少负载的电应力并降低对连接设备的干扰。

合规性与供货

GRV-OACS-12 已获 UL/cUL 认证，符合 ATEX、低电压指令、EMC CE 和 UKCA 要求。出厂测试并由 Opto 22 的 Lifetime 保修覆盖（适用模块）。
