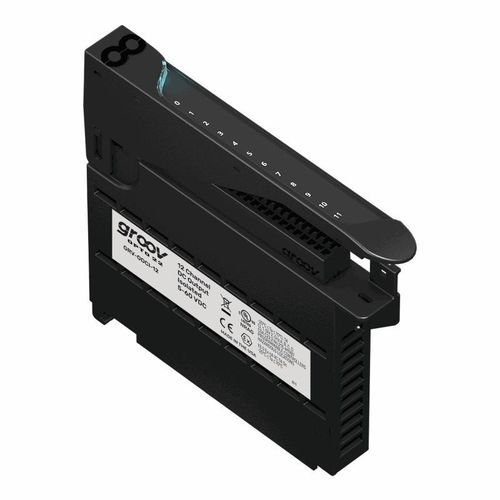

数字输出模块 GRV-ODCI-12

12路输出12路数字输出EPIC

概述
GRV-ODCI-12 是一款用于 groov EPIC 的数字直流输出模块，提供 12 路隔离 DC 开关通道，用于在 groov EPIC 系统内控制离散负载。为需要通道隔离 DC 输出和内置诊断的工业应用设计。

主要特性

• 12 路隔离数字 DC 输出，带通道专用诊断 LED，便于快速故障排查
• 模块盖触控区域和状态 LED，可通过 groov EPIC 处理器显示模块信息
• 高级输出功能：输出脉冲（TPO）和开/关累计功能
• 开路指示和看门狗超时支持，提升安全性和可靠性

应用

• OEM 与机器设计
• 过程控制与机器监测
• 电力与能源监测及预测性维护
• 远程安装（给排水、油气）、SCADA 与 IIoT 系统

兼容性与合规

• 可与其他 groov I/O 模块及 GRV-EPIC-PR1 处理器一起安装于 groov EPIC 机箱
• 通过 UL/cUL 列名；符合 ATEX、低压和 EMC CE 指令及 UKCA；出厂测试
• 大多数模块享有终身保修

技术规格

• 型号：GRV-ODCI-12
• 通道数：12
• 线路电压范围（额定）：5–48 VDC
• 线路电压范围（最大）：5–60 VDC
• 电流额定：每通道 400 mA 或每模块 4.8 A（70 °C）
• 浪涌电流：1 秒钟 5 A 峰值
• 建议最大保险丝（快断）或断路器：3 A 60 VDC / 通道，6 A 60 VDC / 模块
• 最小负载：20 mA
• 输出电压降：最大 1.2 V
• 断开状态泄漏电流：60 V 时 1 mA
• 峰值阻断电压：60 V
• TPO 周期（最小、最大、分辨率）：0.005 s、429496.72 s、0.001 s
• 开启/关闭时间：2.5 ms
• 隔离（场端-逻辑端）：工作 300 V，瞬态 1500 V（1 分钟）
• 隔离（通道间）：工作 300 V，瞬态 1500 V（1 分钟）
• 机箱功耗：1.2 W
• 最低 groov EPIC 固件版本：1.0.0
• 最低 PAC Project 版本：10.0000
• 最低 CODESYS 库包版本：1.0.0.0
• 线径：28–14 AWG
• 剥线长度：0.315–0.354 英寸（8–9 mm）
• 端子螺钉扭矩：2.5 in-lb（0.28 N·m）
• 固定螺钉扭矩：3.5 in-lb（0.4 N·m）
• 工作温度：-20 °C 至 +70 °C
• 存储温度：-40 °C 至 +85 °C
• 相对湿度（无凝结）：5–95%
• 平均无故障时间 MTBF（最小，25 °C）：1.2 Mhrs
• 机构认证：UL/cUL（Class 1, Div 2）；CE: ATEX（Category 3, Zone 2）及 RoHS；DFARS；CB Scheme；UKCA
• 保修：终身
