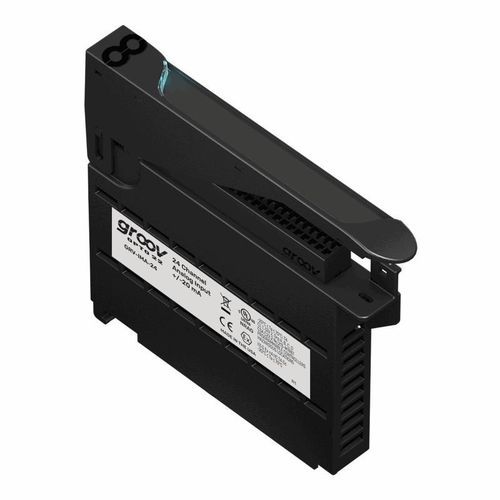

模拟输入模块 GRV-IMA-2424路输入输出电流自动化
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 信号类型
- 模拟
- 输入/输出数量
- 24路输入输出
- 应用
- 电流, 自动化, 用于传感器, 用于数据收集, 用于监测系统
- 安装类型
- DIN导轨
- 其他特性
- 可配置, 模块化
产品介绍
概述
应用场景
主要特性
技术规格
合规与保修
- GRV-IMA-24 是一款 groov EPIC 模拟输入模块，提供 24 路高精度电流输入，支持按通道通过软件配置量程。
- 适用于工业控制、OEM 设备、过程监测、电力与能耗监测、预测性维护、远程安装、SCADA 和 IIoT 部署。
应用场景
- OEM 与整机制造商
- 过程控制与自动化
- 电力与能耗监测
- 水/污水、油气等远程现场安装
- SCADA 与 IIoT 数据采集
主要特性
- 24 个独立模拟电流输入通道。
- 每通道可选量程：±20 mA、0–20 mA、4–20 mA（软件配置）。
- 模块盖板带状态 LED 与触控板，可在 groov EPIC 处理器上显示模块信息和接线图。
- 可与其他 groov I/O 模块及 GRV-EPIC-PR1 处理器一同安装在 groov EPIC 机架上。
- 提供硬件与软件滤波选项，高分辨率并具备较强的共模抑制，适用于工业信号。
技术规格
- 通道数：24。
- 输入量程（每通道）：-20 至 +20 mA；0 至 20 mA；4 至 20 mA。
- 过量程限制：-22 mA 至 +22 mA；0.0 至 22.0 mA；2.0 mA 至 22.0 mA（视所选量程而定）。
- 分辨率：0.02 µA（20 位）。
- 精度：±20 µA。
- 输入电压降（额定，阻抗 ±20%）：公称 5.5 V @ 20 mA（约 275 Ω）。
- 硬件输入滤波器：-3 dB @ 140 Hz。
- 模拟数据滤波：-3 dB @ 2.4 Hz / -25 dB @ 60 Hz；软件滤波：简单移动平均（1–32 次读数）和加权平均（1–4096，每模块可配置）。
- 数据刷新时间：450 ms（阶跃响应时间 = 450 ms × SMA 值；默认 SMA = 4）。
- 共模抑制：> -120 dB。
- 最大可承受输入：±32 V。
- 隔离（场端到逻辑）：工作 300 V，瞬态 1500 V（1 分钟）。
- 隔离（通道对通道）：组 A（通道 0–11）与组 B（通道 12–23）间 300 V。
- 机架功耗：1.0 W（模块）。
- 最低固件/软件版本：groov EPIC 固件 1.0.0；PAC Project 10.0000；CODESYS 库包 1.0.0.0。
- 线缆规格：28–14 AWG；剥线长度：8–9 mm。
- 连接扭矩：端子螺钉 2.5 in-lb（0.28 N·m）；固定螺钉 3.5 in-lb（0.4 N·m）。
- 工作温度：-20 °C 至 +70 °C；存储温度：-40 °C 至 +85 °C。
- 相对湿度（无冷凝）：5–95%。
- MTBF（最小，25 °C）：120 万小时。
合规与保修
- 出厂两次测试；UL/cUL 认证（Class 1, Div 2）；CE：ATEX Category 3 Zone 2；RoHS；DFARS；CB Scheme；UKCA。
- 大多数模块享有终身保修。
