数字输出模块 GRV-ODCIS-12

10路数字输出EPIC自动化

概要

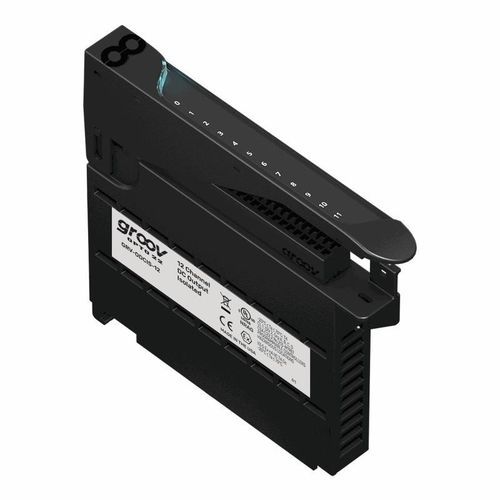

GRV-ODCIS-12 是一款 groov EPIC® 数字直流输出模块，提供 12 路隔离通道，用于对独立直流负载进行开/关切换。支持 5–60 VDC 电压范围，具有逐通道 LED 指示及模块状态 LED，模块上的触控区域可在 groov EPIC 处理器上显示模块信息和接线图。该模块可与其他 I/O 模块及 GRV-EPIC-PR1 处理器一起安装在 groov EPIC 机架上。

主要特性

• 12 路隔离直流输出通道（每通道切换单独直流负载）
• 电压范围：5–60 VDC（标称 5–48 VDC）
• 通道间及现场到逻辑隔离：运行 300 V，瞬态 1500 V（1 分钟）
• 用于故障排查的逐通道 LED；模块盖 LED 与触控区域可在 groov EPIC 处理器上显示模块信息和接线图
• 仅支持开/关切换（本型号无累加/脉冲功能）
• 安装于 groov EPIC 机架，与其他 I/O 模块和 GRV-EPIC-PR1 处理器配合使用
• 通过 UL/cUL 认证；符合 ATEX、低压、EMC CE 和 UKCA 指令
• 出厂出货前双重测试；多数模块享有终身质保

应用

• OEM 及机床/设备设计商
• 过程控制与设备监测
• 电力与能量监测
• 预测性维护与远程安装（给排水、石油与天然气）
• SCADA 与工业物联网

技术规格

• 型号：GRV-ODCIS-12
• 通道数：12
• 电压范围（标称）：5–48 VDC
• 电压范围（最大）：5–60 VDC
• 额定电流：每通道 400 mA，或每模块 4.8 A（在 70 °C 时）
• 浪涌电流：峰值 5 A，持续 1 秒
• 建议最大保险丝（快断）或断路器：3 A 60 VDC / 通道，6 A 60 VDC / 模块
• 最小负载：20 mA
• 输出压降：最大 1.2 V
• 断态漏电流：60 V 时 1 mA
• 峰值阻断电压：60 V
• TPO 周期：GRV-ODCIS-12 不适用（该功能可在 GRV-ODCI-12 上获得）
• 通断时间：GRV-ODCIS-12 不适用
• 隔离（现场到逻辑）：运行 300 V，瞬态 1500 V（1 分钟）
• 隔离（通道间）：运行 300 V，瞬态 1500 V（1 分钟）
• 机架功耗：1.2 W
• 最低 groov EPIC 固件版本：1.0.0
• 最低 PAC Project 版本：10.0000
• CODESYS 库包最低版本：1.0.0.0
• 导线规格：28–14 AWG
• 剥线长度：0.315–0.354 inches（8–9 mm）
• 接线端子螺钉扭矩：2.5 in-lb（0.28 N·m）
• 固定螺钉扭矩：3.5 in-lb（0.4 N·m）
• 工作温度：-20 °C 至 +70 °C
• 存储温度：-40 °C 至 +85 °C
• 相对湿度（无凝结）：5–95%
• MTBF（最小，25 °C）：120 万小时
• 机构认证：UL/cUL（Class 1, Div 2）；CE：ATEX（Category 3, Zone 2）及 RoHS；DFARS；CB Scheme；UKCA
• 保修：Lifetime
