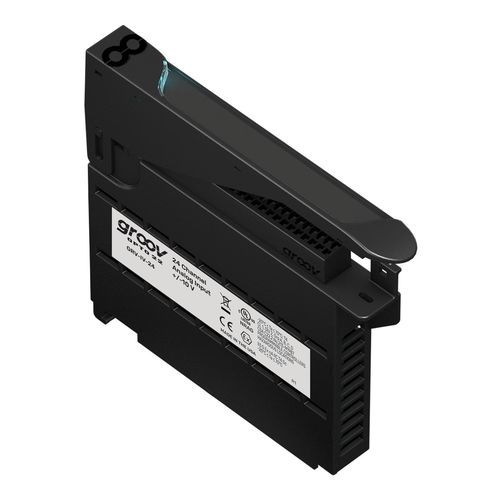

模拟输入模块 GRV-IV-24

24路输入输出模拟信号转换器电压

概述

GRV-IV-24 是用于 groov EPIC® 系统的模拟电压输入模块，在多个可选电压量程内提供高分辨率测量。它安装于 groov EPIC 机箱，适用于需要多通道和灵活输入范围的工业监测与控制应用。

可配置输入量程

• ±160.0 V DC
• ±80.0 V DC
• ±40.0 V DC
• ±20.0 V DC
• ±10.0 V DC
• ±5.0 V DC
• ±2.5 V DC
• ±1.25 V DC

主要特性与功能要点

• 为 groov EPIC® 系统设计：安装于 groov EPIC 机箱，与 GRV-EPIC-PR1 处理器及其它 I/O 模块并列。
• 24 个输入通道；每通道可配置为上述任一量程。所有通道共享公共参考端子。
• 模块盖板设有状态 LED 和触控板；触控可让 groov EPIC 处理器显示模块信息、规格及接线图。
• 高分辨率：20 位量程（1,048,576 计数），精度为量程的 ±0.1%。
• 支持硬件和软件的数据滤波：硬件滤波以及软件的简单移动平均（SMA）和加权平均；在支持的情况下可配置 SMA。
• 出厂经两次测试并提供终身保修。
• 法规与安全合规：通过 UL/cUL 列名；符合 ATEX、低电压、EMC CE、RoHS 和 UKCA 指令。
• 适用于 OEM、机器制造商、过程控制、电力与能源监测、预测性维护、远程安装（水/污水、石油与天然气）、SCADA 与 IIoT 应用。

技术规格

• 型号（商品名）：GRV-IV-24
• 制造商 / 品牌：Opto 22
• 通道数：24
• 分辨率：量程 / 1,048,576（20 位）
• 精度：±0.1% 量程
• 输入阻抗（额定）：9.7 MΩ
• 输入滤波器（模拟）：-3 dB 于 46 Hz
• 模拟数据滤波（硬件）：-3 dB @ 2.4 Hz；-25 dB @ 60 Hz
• 软件数据滤波：Simple Moving Average（SMA）和加权平均（SMA：1 到 32 次读数，或在支持时最多 4096）
• 数据刷新时间：450 ms
• 阶跃输入响应时间：450 ms × SMA 值（示例：SMA = 32 时为 14.4 s；默认 SMA = 4）
• 共模抑制：> -120 dB
• 最大可承受输入：300 V
• 最大工作共模电压：250 V
• 隔离（现场到逻辑）：工作 300 V，瞬态 1500 V（1 分钟）
• 隔离（通道到通道）：在通道组 0–11 与组 12–23 之间为 300 V（无逐通道隔离）
• 机箱功耗：1.0 W
• 导线尺寸：AWG 28–14
• 剥线长度：0.315–0.354 in（8–9 mm）
• 接线螺钉扭矩：2.5 in-lb（0.28 N·m）
• 固定螺钉扭矩：3.5 in-lb（0.4 N·m）
• 工作温度：-20 °C 至 +70 °C
• 存储温度：-40 °C 至 +85 °C
• 相对湿度（无凝结）：5–95%
• MTBF（最小值，25 °C）：1.2 Mhrs
• 所需最小 groov EPIC 固件版本：1.0.0
• 所需最小 PAC Project 版本：10.0000
• 所需最小 CODESYS 库包版本：1.0.0.0
• 机构认证：UL/cUL (Class 1, Div 2)；CE：ATEX (Category 3, Zone 2) 及 RoHS；DFARS；CB Scheme；UKCA
• 保修：终身保修
