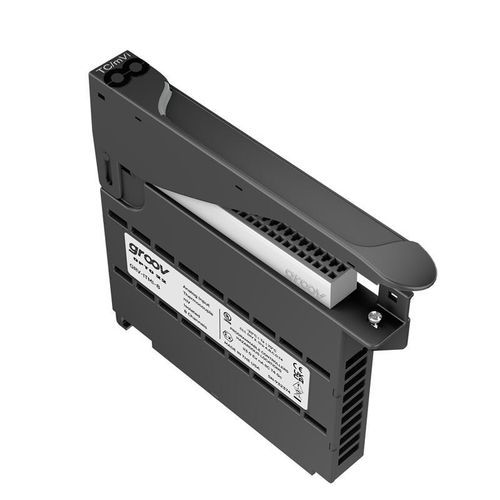

模拟输入模块 GRV-ITMI-88通道8路模拟输入EPIC
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 信号类型
- 模拟
- 输入/输出数量
- 8通道, 8路模拟输入
- 总线标准
- EPIC
- 应用
- 电压, 用于热电偶, 用于测量温度
- 其他特性
- 可配置
产品介绍
概述
主要特点
技术规格
合规与兼容性
- GRV-ITMI-8 是用于 groov EPIC 系统的模拟输入模块，接受热电偶或毫伏（mV）信号，提供通道间隔离，在工业控制与监测应用中实现高精度测量。
主要特点
- 8 个独立可配置输入通道，可设为热电偶（ITS90：B、E、J、K、N、R、S、T）或可选择的 mV 范围。
- 通道间隔离（通道不共用连接），支持接地传感器使用并降低干扰。
- 可选 mV 范围：±1200 mV、±600 mV、±300 mV、±150 mV、±75 mV、±50 mV、±25 mV。
- 模块状态 LED 与触控板，可在 groov EPIC 处理器上显示模块信息和接线图。
- 批准与认证：UL/cUL、ATEX、低压指令、EMC CE 与 UKCA；出厂测试，大多数模块提供终身保修。
技术规格
- 通道数：8
- 输入类型：热电偶（B、E、J、K、N、R、S、T）或毫伏（mV）
- mV 输入范围：±1200.0 mV、±600.0 mV、±300.0 mV、±150.0 mV、±75.0 mV、±50.0 mV、±25.0 mV
- 过量程限制（±10%）：±1320.0 mV、±660.0 mV、±330.0 mV、±165.0 mV、±82.5 mV、±55.0 mV、±27.5 mV
- 分辨率：mV 范围 / 1,048,576（20 位）
- 精度（mV 范围）：量程的 0.1%（示例：±1200 µV、±600 µV、±300 µV、±150 µV、±75 µV、±50 µV）
- 热电偶精度（默认 / 用户校准 / 分辨率）：B：5.0 °C / 3.0 °C @250 °C / 0.05 °C；E：2.0 °C / 0.5 °C @0 °C / 0.05 °C；J：2.0 °C / 0.5 °C @0 °C / 0.05 °C；K：2.0 °C / 0.5 °C @0 °C / 0.05 °C；N：3.0 °C / 0.8 °C @0 °C / 0.05 °C；R：5.0 °C / 2.5 °C @250 °C / 0.05 °C；S：5.0 °C / 3.0 °C @250 °C / 0.05 °C；T：3.0 °C / 0.5 °C @0 °C / 0.05 °C
- 冷端补偿：自动
- 模拟硬件滤波：-3 dB @ 14 Hz；-25 dB @ 60 Hz
- 软件滤波选项：简单移动平均（SMA）和加权平均；SMA 读取窗口可配置（1–32 次读取或高级设置）
- 数据刷新时间：mV 范围 = 100 ms；热电偶范围 = 200 ms
- 阶跃响应时间：16.5 ms × SMA 值（例如 32 SMA 时为 0.53 s；默认 SMA = 8）
- 共模抑制：> -120 dB
- 输入电阻：100 MΩ
- 质量指示：超过范围、热电偶断线
- 隔离（现场到逻辑）：300 V 工作、1500 V 瞬态（1 分钟）
- 隔离（通道间）：300 V 工作、1500 V 瞬态（1 分钟）
- 机箱功耗：1.4 W
- 工作温度：-20 °C 至 +70 °C；存储温度：-40 °C 至 +85 °C；相对湿度（无凝结）：5–95%
- 线规：28–14 AWG；剥线长度：8–9 mm；连接螺钉扭矩：2.5 in-lb (0.28 N·m)；固定螺钉扭矩：3.5 in-lb (0.4 N·m)
- 平均故障间隔时间 MTBF（25 °C）：1.2 Mhrs
合规与兼容性
- 最低 groov EPIC 固件版本：1.0.0
- 最低 PAC Project 版本：10.0000
- 最低 CODESYS 库包：1.0.0.0
- 批准：UL/cUL（Class 1, Div 2）、CE（ATEX 类别 3、区域 2）、RoHS、DFARS、CB Scheme、UKCA
- 保修：大多数模块提供终身保修；出厂测试后发货
