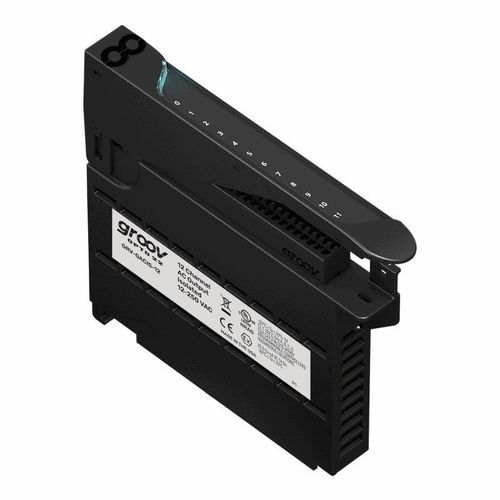

数字输出模块 GRV-OACIS-12

12路输出EPIC能源监视和控制

概述

GRV-OACIS-12 是一款用于 groov EPIC 的数字交流输出模块，提供12个独立的开/关通道，可切换12–250 VAC 的负载。该模块面向简单、低成本的切换应用，集成了浪涌保护和零交叉切换，以减少切换瞬态并保护控制电子设备。

主要特性

• 12个独立的交流离散输出通道（仅开/关）
• 零电压通断和零电流断开（零交叉）以最小化切换瞬态
• 场对逻辑工作隔离300 V，瞬态保护1500 V（1分钟）
• 模块外壳带LED状态指示和触控面板，可通过 groov EPIC 处理器显示模块信息和接线图
• 安装于 groov EPIC 底盘；兼容 GRV-EPIC-PR1 处理器及其他 groov I/O 模块
• UL/cUL 认证；符合 ATEX、低电压、EMC CE 与 UKCA 指令；RoHS 等认证
• 出厂前经过两次测试；多数模块提供终身保修

应用

• OEM 与机器设计
• 过程控制与设备监测
• 电力与能耗监测
• 预测性维护与远程安装（水/污水、石油与天然气）
• SCADA 与 IIoT 应用

技术规格

• 型号：GRV-OACIS-12
• 通道数：12
• 线路电压：12–250 VAC
• 电流额定值（每通道）：0.5 A
• 推荐最大熔断器或断路器：每通道 2 A 250 VAC；公共 6 A 250 VAC
• 最小负载电流：20 mA
• 输出压降：1 V
• 额定电压下关断漏电流（60 Hz）：1.25 mA @ 240 VAC；0.7 mA @ 120 VAC
• 峰值阻断电压：500 V
• 工作频率：40 至 60 Hz；400 Hz
• 通断时间：≤ 1/2 周期（零交叉）
• TPO 周期：GRV-OACIS-12 不适用
• 隔离（场到逻辑）：工作 300 V；瞬态 1500 V（1 分钟）
• 隔离（通道到通道）：工作 300 V
• 底盘功耗：1.3 W
• 最低 groov EPIC 固件版本：1.0.0
• 最低 PAC Project 版本：10.0000
• CODESYS 最低库包：1.0.0.0
• 线径：28–14 AWG
• 剥线长度：0.315–0.354 in (8–9 mm)
• 接线螺钉扭矩：2.5 in-lb (0.28 N·m)
• 固定螺钉扭矩：3.5 in-lb (0.4 N·m)
• 温度（工作）：-20 °C 至 +70 °C
• 温度（存储）：-40 °C 至 +85 °C
• 相对湿度（无冷凝）：5–95%
• MTBF（最低，25 °C）：1.2 Mhrs
• 认证：UL/cUL (Class 1, Div 2)；CE：ATEX (Category 3, Zone 2) 及 RoHS；DFARS；CB Scheme；UKCA
• 保修：终身
