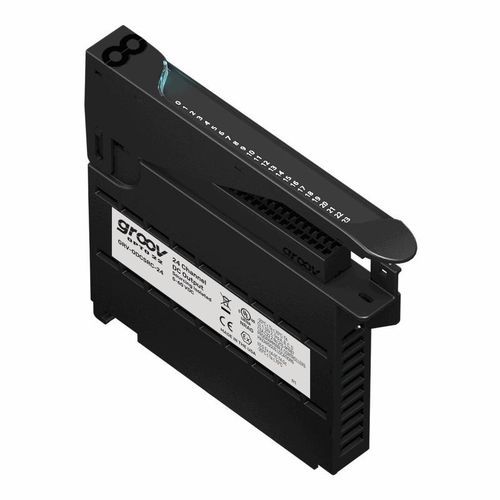

数字输出模块 GRV-ODCSRC-24

24路输入输出EPIC自动化

Opto 22 的 groov EPIC DC 源型输出模块 GRV-ODCSRC-24 为工业控制与监测应用提供 24 路独立的负载源型直流输出。

主要特性

• 24 路离散负载源型 DC 输出通道，适用于开关外部负载。
• 模块面盖包含 LED 状态指示灯和触控面板，可在 groov EPIC 处理器上显示模块信息和接线图。
• 可安装于带有 GRV-EPIC-PR1 处理器的 groov EPIC 机箱中，并可与其他 groov I/O 模块（离散、模拟、串行）协同组合所需的 I/O。
• 适用于 OEM、设备制造商、过程控制、设备监测、电力与能耗监测、预测性维护、远程安装（水/污水、石油与天然气）、SCADA 与 IIoT 应用。
• 模块通过 UL/cUL 认证，并符合 ATEX、低压指令、EMC CE、RoHS、DFARS、CB Scheme 与 UKCA；出厂前双重测试；大多数模块提供终身保修。

规格 / 技术参数

• 型号：GRV-ODCSRC-24
• 通道数：24
• 线路电压范围（额定）：12–24 VDC
• 线路电压范围（最大）：5–60 VDC
• 额定电流（每通道）：0.4 A
• 浪涌电流：1.5 A，持续 1.0 秒
• 建议最大保险丝（快熔）/ 断路器：每通道 2 A、60 VDC 或 公共 20 A、60 VDC
• 最小负载：5.0 mA
• 输出电压降：在 0.4 A 时最大 0.3 V
• 关断状态漏电流（每通道）：<10 µA (@ 60 V, 70 °C)
• 峰值阻断电压：60 V DC
• TPO 周期（最小、最大、分辨率）：0.005 秒、429496.7296 秒、0.001 秒
• 开启/关闭时间：2.5 ms
• 隔离（现场到逻辑）：工作 300 V，瞬态 1500 V
• 通道间隔离：无
• 机箱功耗：1.2 W
• 最低 groov EPIC 固件版本：1.0.0
• 最低 PAC Project 版本：10.0000
• CODESYS 库包最低版本：1.0.0.0
• 线径：28–14 AWG
• 剥线长度：0.315–0.354 英寸（8–9 mm）
• 端子螺钉扭矩：2.5 in‑lb (0.28 N‑m)
• 固定螺钉扭矩：3.5 in‑lb (0.4 N‑m)
• 温度（工作）：-20 °C 至 +70 °C
• 温度（存储）：-40 °C 至 +85 °C
• 相对湿度（无凝结）：5–95%
• MTBF（最小，25 °C）：1.2 Mhrs
• 认证机构批准：UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) 和 RoHS; DFARS; CB Scheme; UKCA
• 保修：终身保修
