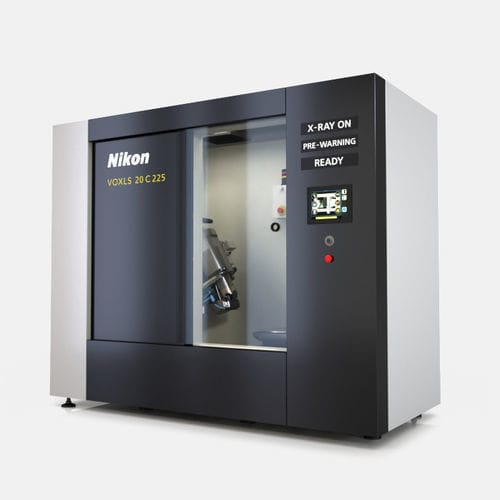

X射线检测系统 VOXLS 20

CT自动化机械手

概述
Nikon VOXLS 20 系列在占地小的机柜中提供行业领先的 CT 检测能力，支持最高 225 kV 的扫描能量。该系列采用计量级花岗岩底座与刚性钢塔的机械平台，旨在提供高精度、可靠且可重复的 X 射线与 CT 数据，并能通过标准双开门的进出安置。

关键产品概念

• 紧凑型、节省空间的 CT 系统，适用于空间受限的质量控制实验室和生产环境。
• 支持高达 225 kV 的扫描能量（可选 160 kV 透射靶），以适配不同类型与密度的样品。
• 计量级机械平台（花岗岩底座、刚性钢塔）提供优异的机械与热稳定性，确保 CT 数据的准确性、精密性与重复性。

产品亮点

• 在本体尺寸下拥有出色的检测范围，可在单台系统内检测多种样品。
• 双射线源配置（VOXLS 20 C 225）：电动双源可在 225 kV 反射靶（高通量/高产能）与 160 kV 透射靶（最佳分辨率）之间快速切换。
• 支持多种扫描增强（示例：X.Tend Helical CT、Offset.CT、Panel Shift CT），以扩展扫描体积、提升成像清晰度及分辨率。
• 射线源优化：用于简化灯丝更换、设置及持续优化的工具，提升射线源性能并延长灯丝寿命。
• 以操作员为中心的设计：大型观察窗、快速开启电动门、滤片切换器等功能，简化样品装载与日常操作。
• 自动化兼容：支持扫描配置文件、批量扫描、自动装载器以及通过 Nikon Automation OPC UA 接口的机器人装载，便于生产线集成和自主检测。

应用
VOXLS 20 系列适用于需要在紧凑空间内实现高质量 CT 检测的多种行业与任务，包括：

• 汽车：电气系统、轻质结构件、BGA、键合线的检测。
• 航空航天：涡轮叶片、关键部件与复杂总成的精细检测。
• 学术与科研：化石、复合材料、合金及生物样本等高分辨率扫描需求。
• 电池：研发、失效分析与电池单体/模组的生产质量控制。
• 增材制造：复杂几何体、内部结构与 3D 打印件缺陷检测。
• 铸件及中小型零件：夹杂、气孔与缩孔的检测。

技术能力与运行优势
VOXLS 20 系列将计量级机械、可配置 X 射线源及一整套硬件/软件扫描增强结合，支持可靠决策和高吞吐量。该平台兼顾高分辨率扫描（透射靶）与高通量扫描（反射靶），并具备简化维护与减少停机时间的功能。

特性 / 规格

• 射线源：225 kV 微焦点，配静态或旋转反射靶
• 可选射线源：160 kV，配透射靶
• 最大扫描体积：555 x 759 mm（Ø x H）
• 最大样本尺寸：750 x 1,297 mm（Ø x H）
• 最大样品重量：90 kg（中心载荷）
• 系统尺寸（L x D x H）：2,451 x 1,173 x 2,018 mm
• 系统重量：4,800 kg
