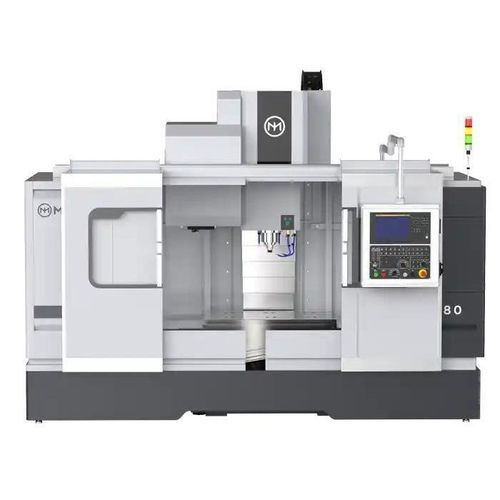

3轴加工中心 VMC 1580立式用于钢材用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于金属, 用于钢材, 用于铝
- 结构
- 立柱
- 主轴头
- BT 50
- 工具数量
- 24工具, 40工具
- 相关功能
- 铣削
- 应用
- 用于大型工件, 用于模具, 用于铝材工业, 用于铝板
- 其他特性
- 高性能, 高精度, 高刚性, 快速进给, 可自动更换工具, 换刀, 圆片
- X轴
1,500 mm
(59.06 in)- Y轴
800 mm
(31.5 in)- Z轴
700 mm
(27.56 in)- 转速
最多: 10,000 rpm
(62,832 rad.min-1)最少: 6,000 rpm
(37,699 rad.min-1)- 输出功率
最多: 18 kW
(24.47 hp)最少: 15 kW
(20.39 hp)- 最大房间高度
最多: 900 mm
(35 in)最少: 150 mm
(6 in)- X轴进给速度
166.67 mm/s
- Y轴进给速度
166.67 mm/s
- Z轴进给速度
16 m/min
- 最大台面负荷
1,500 kg
(3,307 lb)- 重复精度
0.005 mm
(0.0002 in)- 总重量
12,000 kg
(26,455.47 lb)- 整体长度
4.3 m
(14'01" )- 整体宽度
3.5 m
(11'05" )- 总高度
3.2 m
(10'05" )
产品介绍
概述
VMC 1580 是一款面向中大型工件的高速立式CNC加工中心。其 X/Y/Z 行程为 1500 × 800 × 700 mm，适用于大型模具、结构板材、铝合金框架及机械零件的加工。高速进给与快速位移可在生产中缩短非切削时间。
性能亮点
主要特性
推荐配置
应用案例（示例）
产品规格（节选）
技术规格
VMC 1580 是一款面向中大型工件的高速立式CNC加工中心。其 X/Y/Z 行程为 1500 × 800 × 700 mm，适用于大型模具、结构板材、铝合金框架及机械零件的加工。高速进给与快速位移可在生产中缩短非切削时间。
性能亮点
- 快速定位：X/Y 20 m/min，Z 16 m/min
- 最大进给速度：10,000 mm/min
- 台面及支撑结构适配大型工件和重型夹具
主要特性
- 宽行程（1500×800×700 mm）： 可容纳大型模具、板类工件及装配件。
- 超高速位移： X/Y 20 m/min · Z 16 m/min，减少空程时间。
- 高进给能力（10,000 mm/min）： 铝、钢及常规工程材料的高效粗精加工。
- 重型铸铁结构： 底座与立柱刚性高，有助于抑振并保证尺寸精度。
- 灵活刀具系统： 提供 24–40 把刀的自动刀库选项，实现一次装夹的多道工序加工。
推荐配置
- 主轴系统： 高精度主轴（SKF、NSK），支持中心冷却主轴。
- 进给系统： 伺服或步进电机，线性导轨与滚珠丝杠。
- 冷却系统： 离心泵或振动泵；兼容水溶性与油性冷却液。
- CNC 控制： 兼容 FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi 等。
- 测量与监控： Heidenhain 线性尺、Renishaw 探头（OMP60/TS27R）、刀具断裂检测等选项。
- 其他选项： 排屑器、油雾收集器、油冷却器、冷却液箱、多关节机器人臂。
应用案例（示例）
- 工件： 铝合金模具基座 1420 × 780 × 90 mm。
- 配置： VMC 1580，主轴 10,000 rpm，30T 刀库，Siemens 控制器。
- 成果： 一次装夹完成粗加工与精加工；表面粗糙度 Ra ≤ 1.2 μm；平面度 0.01 mm 内；循环时间缩短约 27%，减少人工精加工。
产品规格（节选）
- 工作台尺寸：1700×800 mm
- 工作台最大承载：1500 kg
- X/Y/Z 行程：1500 × 800 × 700 mm
- 主轴中心到立柱距离：871 mm
- 主轴端面到工作台面距离：150–900 mm
- 最大进给速度：10,000 mm/min
- 最大快速移动：20 / 20 / 16 m/min
- 主轴转速：6000 r/min (VMC1580)
- 主轴锥度：BT50
- 主轴电机功率：15/18 kW
- X/Y/Z 轴伺服电机功率：4.5/4.5/4.5 kW
- 导轨类型：Two lines and one hard guide
- T 型槽：5-22×145 mm
- 重复定位精度：±0.005 mm
- 刀库类型：盘式，典型 24 把刀（可配置）
- 最大刀具长度：300 mm
- 电力容量：30 kVA
- 机器尺寸（L×W×H）：4260×3545×3200 mm
- 净重（约）：12,000 kg
技术规格
- 型号：VMC 1580
- X/Y/Z 行程：1500 × 800 × 700 mm
- 最大进给速度：10,000 mm/min
- 快速移动（X/Y/Z）：20 / 20 / 16 m/min
- 主轴转速：6000 r/min
- 主轴锥度：BT50
- 主轴功率：15/18 kW
- 工作台最大承载：1500 kg
- 重复定位精度：±0.005 mm
- 刀库：盘式，典型 24 把刀（可配置）
- 典型选项：Heidenhain 线性尺、Renishaw 探头、排屑器、油雾收集器、冷却液箱
