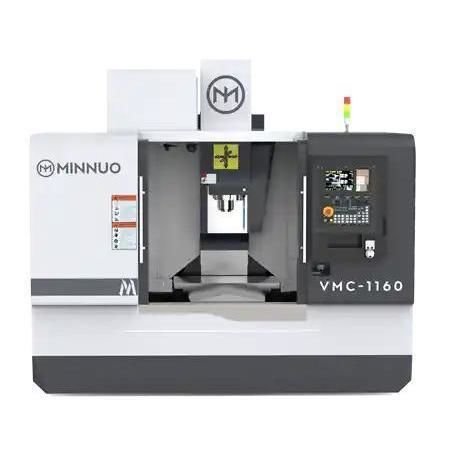

3轴加工中心 VMC 1160立式用于钢材用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于钢材, 用于铝
- 结构
- 立柱
- 主轴头
- BT40
- 工具数量
- 24工具
- 相关功能
- 铣削, 攻丝, 用于扫描身体轮廓
- 其他特性
- 高性能, 高精度, 高刚性, 换刀, 中等尺寸, 圆片
- X轴
1,100 mm
(43.31 in)- Y轴
600 mm
(23.62 in)- Z轴
600 mm
(23.62 in)- 转速
10,000 rpm
(62,832 rad.min-1)- 输出功率
最多: 15 kW
(20.39 hp)最少: 11 kW
(14.96 hp)- 最大房间高度
最多: 720 mm
(28 in)最少: 120 mm
(5 in)- X轴进给速度
32 m/min
- Y轴进给速度
32 m/min
- Z轴进给速度
30 m/min
- 最大台面负荷
1,000 kg
(2,205 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 重复精度
0.005 mm
(0.0002 in)- 总重量
7,000 kg
(15,432.36 lb)- 整体长度
3.1 m
(10'02" )- 整体宽度
2.5 m
(8'02" )- 总高度
2.4 m
(7'10" )
产品介绍
产品概述
VMC 1160是一款用于中型工件精密加工的立式加工中心。行程：1100 × 600 × 600 mm。工作台最大承载：1000 kg。最大进给速度：10,000 mm/min。X/Y/Z最大快移：32/32/30 m/min。适用于模具、板材、支架和夹具基座等的高速铣削加工。
主要特点
机器细节（节选）
推荐配置
应用案例
产品规格（节选）
台面尺寸 | 单位 | VMC650 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580
台面最大载重 | kg | 350 | 500 | 600 | 1000 | 900 | 1500
X/Y/Z轴行程 | mm | 650×400×500 | 800×550×550 | 1000×500×600 | 1100×600×600 | 1300×700×700 | 1500×800×700
主轴中心到立柱距离 | mm | 476 | 590 | 580 | 650 | 752 | 871
主轴端面到工作台面距离 | mm | 100-600 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900
X/Y/Z最大进给速度 | mm/min | 10000 | 10000 | 10000 | 10000 | 8000 | 10000
X/Y/Z最大快移 | m/min | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16
主轴转速 | r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 6000
主轴锥度 | 型号 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50
主轴电机功率 | kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18
重复定位精度 | mm | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005
刀库类型 | 型号 | Bucket/Disc | Disc（多种）（VMC1160使用盘式选项）
刀具容量 | | 16T/16T | 24T | 24T | 24T | 24T | 24T
最大刀具重量 | kg | 7 | 8 | 8 | 8 | 8 | 15
机器尺寸（L×W×H） | mm | 2300×2000×2300 | 2600×2380×2700 | 3200×2420×2400 | 3100×2490×2380 | 3600×3000×2700 | 4260×3545×3200
净重（约） | kg | 4500 | 5000 | 6000 | 7000 | 11000 | 12000
技术规格
VMC 1160是一款用于中型工件精密加工的立式加工中心。行程：1100 × 600 × 600 mm。工作台最大承载：1000 kg。最大进给速度：10,000 mm/min。X/Y/Z最大快移：32/32/30 m/min。适用于模具、板材、支架和夹具基座等的高速铣削加工。
主要特点
- 行程1100×600×600 mm — 适配中型工件，如模腔和夹具基座。
- 高速快移 — 最高32/32/30 m/min，减少非切削时间。
- 最大进给10,000 mm/min — 支持铝材、钢材的快速粗加工与精加工。
- 重型Meehanite铸铁结构 — 提高减震性能与加工稳定性。
- ATC可选（通常为盘式24刀）— 支持多工序自动化加工。
机器细节（节选）
- X/Y/Z轴行程：1100 × 600 × 600 mm
- X/Y/Z最大进给速度：10,000 mm/min
- X/Y/Z最大快移速度：32/32/30 m/min
推荐配置
- 主轴：高精度主轴（SKF、NSK），可选中心冷却。
- 进给系统：伺服电机、直线导轨、滚珠丝杠。
- 冷却系统：离心泵、振动泵、水溶性或油性冷却液。
- CNC系统：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi。
- 刀具系统：转盘式、链式或线性换刀器。
- 测量与监控：Heidenhain线性尺、刀具断检测、Renishaw OMP60/TS27R探头。
- 其他选项：排屑机、油雾收集器、油冷机、冷却水箱、多关节机器人。
应用案例
- 客户：精密夹具供应商（韩国）。
- 工件：钢/铝夹具底座，980 × 580 mm。
- 配置：VMC 1160，8000 rpm主轴，30T ATC，FANUC控制。
- 结果：一次装夹完成高速平面铣削、轮廓加工和攻丝；表面粗糙度 Ra ≤ 1.2 μm；尺寸一致性在 ±0.007 mm 内。
产品规格（节选）
台面尺寸 | 单位 | VMC650 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580
台面最大载重 | kg | 350 | 500 | 600 | 1000 | 900 | 1500
X/Y/Z轴行程 | mm | 650×400×500 | 800×550×550 | 1000×500×600 | 1100×600×600 | 1300×700×700 | 1500×800×700
主轴中心到立柱距离 | mm | 476 | 590 | 580 | 650 | 752 | 871
主轴端面到工作台面距离 | mm | 100-600 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900
X/Y/Z最大进给速度 | mm/min | 10000 | 10000 | 10000 | 10000 | 8000 | 10000
X/Y/Z最大快移 | m/min | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16
主轴转速 | r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 6000
主轴锥度 | 型号 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50
主轴电机功率 | kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18
重复定位精度 | mm | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005
刀库类型 | 型号 | Bucket/Disc | Disc（多种）（VMC1160使用盘式选项）
刀具容量 | | 16T/16T | 24T | 24T | 24T | 24T | 24T
最大刀具重量 | kg | 7 | 8 | 8 | 8 | 8 | 15
机器尺寸（L×W×H） | mm | 2300×2000×2300 | 2600×2380×2700 | 3200×2420×2400 | 3100×2490×2380 | 3600×3000×2700 | 4260×3545×3200
净重（约） | kg | 4500 | 5000 | 6000 | 7000 | 11000 | 12000
技术规格
- 型号：VMC 1160（VMC系列）
- 行程（X×Y×Z）：1100 × 600 × 600 mm
- 台面最大载重：1000 kg
- 最大进给速度：10,000 mm/min
- 最大快移（X/Y/Z）：32/32/30 m/min
- 主轴转速（标准）：8,000 r/min
- 主轴锥度：BT40（视选项而定）
- 主轴电机功率：最高 11/15 kW（依配置）
- 刀库：盘式，典型容量 24 把刀
- 重复定位精度：典型 ±0.005 mm（VMC1160）
- 机器尺寸（L×W×H）：约 3100 × 2490 × 2380 mm
- 净重（约）：7000 kg
- 结构：Meehanite 铸铁框架，提供高速铣削所需的高刚性
