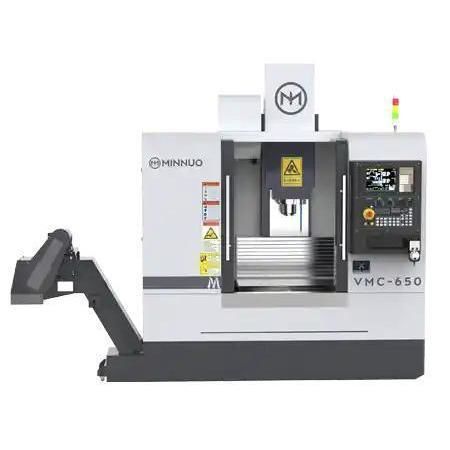

3轴CNC加工中心 VMC650立式铣削攻丝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 相关功能
- 铣削, 钻孔, 攻丝
- 其他特性
- 精准, 高精度, 高速, 可自动更换工具, 中等尺寸
- X轴
650 mm
(25.59 in)- Y轴
400 mm
(15.75 in)- Z轴
500 mm
(19.69 in)- 转速
10,000 rpm
(62,832 rad.min-1)- 输出功率
2.6 kW, 2.8 kW
(3.54 hp, 3.81 hp)- X轴进给速度
32 m/min
- Y轴进给速度
32 m/min
- Z轴进给速度
30 m/min
- 最大台面负荷
350 kg
(772 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 放置精度
0.004 mm
(0.00016 in)- 总重量
4,500 kg
(9,920.8 lb)- 整体长度
2,300 mm
(90.6 in)- 整体宽度
2,000 mm
(78.7 in)- 总高度
2,300 mm
(90.6 in)
产品介绍
产品概述
VMC650是一台CNC立式加工中心，适用于中型工件和模具的铣削、钻孔、攻丝和镗孔。其刚性机身配合高精度组件，能够在粗加工与精加工中保持稳定的加工精度，适用于工业化生产环境。
型号主要参数
主要特点
推荐配置
应用案例
产品规格
VMC650是一台CNC立式加工中心，适用于中型工件和模具的铣削、钻孔、攻丝和镗孔。其刚性机身配合高精度组件，能够在粗加工与精加工中保持稳定的加工精度，适用于工业化生产环境。
型号主要参数
- X/Y/Z 行程：650 × 400 × 500 mm
- X/Y/Z 最大进给速度：10,000 mm/min
- X/Y/Z 最大快移速度：32/32/30 m/min
主要特点
- 行程范围：X650 mm、Y400 mm、Z500 mm，适用于中型工件与模具。
- 高速度加工：最大进给10,000 mm/min，X/Y 快移最高达32 m/min。
- 多工序加工：可在一次装夹中完成铣削、钻孔、攻丝与镗孔。
- 精密组件：用于复杂几何形状加工，重复定位精度±0.004 mm。
- 结构稳固：刚性机架与直线导轨，保证重切削时的稳定性。
推荐配置
- 工作台：固定工作台或旋转工作台
- 主轴：高精度主轴、高速主轴或大扭矩主轴
- 冷却系统：内冷、高压冷却、雾化冷却
- 驱动系统：伺服电机驱动、线性电机驱动、高负载伺服
- CNC 控制：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi 等
- 自动化：自动换刀（ATC）、自动刀具测量、自动上下料
- 精度保证：激光干涉仪、热补偿、光栅尺反馈
- 振动控制：主动振动控制、智能振动补偿
- 安全：全封闭防护、急停系统
应用案例
- 客户：精密模具制造商（韩国）
- 工件：复杂模穴与金属零件
- 配置：配备自动换刀和排屑器的 VMC650
- 结果：复杂模穴实现±0.005 mm 的公差；通过高速切削与快速位移，加工时间减少约20%；表面粗糙度改善，刀具磨损降低；一次装夹完成粗、精加工。
- 客户反馈：提升了产能和精度，简化了生产流程。
产品规格
- 工作台尺寸：900 × 400 mm
- 工作台最大承载：350 kg
- 主轴中心到立柱距离：476 mm
- 主轴端面到工作台距离：100–600 mm
- 主轴转速：8,000 rpm
- 主轴锥度：BT40
- 主轴电机功率：5.5 / 7.5 kW
- 轴伺服功率（X/Y/Z）：2.6 / 2.6 / 2.8 kW
- 导轨类型：线性导轨
- T型槽：3 × 18 × 125 mm
- 重复定位精度：±0.004 mm
- 刀库类型：Bucket / Disc，容量16把刀
- 刀具最大重量：7 kg
- 刀具最大长度：250 / 300 mm
- 电力容量：10 kVA
- 机器外形尺寸（L×W×H）：2300 × 2000 × 2300 mm
- 净重约：4,500 kg
