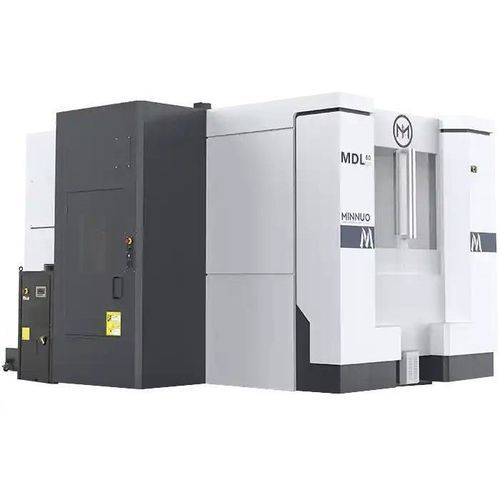

5轴加工中心 MDL series

卧式用于钢材用于铝

产品概述
MDL系列为精密设计的卧式加工中心，适用于大批量、高刚性切削任务。典型行程为X1000 mm × Y800 mm × Z630 mm，主轴转速可在50至6000 rpm之间无级调速，轴向进给速度可达10,000 mm/min，适用于汽车、重型机械及液压零件制造。

主要特点

• 卧式布局，支持多面加工：可在一次装夹中对工件多面进行加工，适用于箱体类或长方体零件。
• X/Y/Z行程：1000/800/630 mm，适配中大型复杂几何零件并满足严格公差要求。
• 主轴无级变速（50–6000 rpm）：宽广转速范围，满足铸铁、铝及合金钢的粗精加工需求。
• 快速进给（最高10,000 mm/min）：加快轴向移动，减少非切削时间，提升整体产能。
• 高承载回转工作台（可选）：支持重型工件或夹具，具备四面加工索引能力。

推荐配置

• 工作台配置：卧式回转工作台、双工作台系统、高精度回转工作台（B轴 + C轴）。
• 主轴配置：高精度主轴、水冷主轴、高扭矩主轴。
• 冷却系统：内部冷却、高压冷却、雾化冷却系统。
• 自动化配置：自动换刀系统（ATC）、自动刀具测量系统（ATMS）、自动上下料系统。
• CNC控制系统：高性能数控（FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi 等）。
• 精度保障：激光干涉测量系统、热补偿系统、光栅尺反馈系统、编码器系统。
• 驱动系统：大载荷伺服电机驱动、高速伺服电机。
• 安全防护：全封闭安全防护、急停系统。

应用案例

• 客户：液压泵制造商（南美）。
• 工件：带有内外精密表面的铸铁泵体。
• 配置：MDL 配 CNC 第4轴回转工作台、40T ATC、BT50 主轴、FANUC 控制器。
• 结果：一次装夹完成四面加工（孔、螺纹与槽）。尺寸精度达到 ±0.008 mm；与需多次重新夹紧的立式加工中心相比，循环时间缩短34%。

产品规格
Specifications | Unit | MDL50 | MDL63 | MDL63A
X/Y/Z axis travel | m | 800/800/630 (Inline spindles) / 800/800/610 (electric spindle) | 800/800/630 (Inline spindles) / 800/800/600 (electric spindle) | 1000/800/630
X/Y/Z axis Max. rapid traverse | m/min | 54 | 40 | 40
X/Y/Z axis feed speed | mm/min | 1~10000 | 1~10000 | 1~10000
Spindle speed | rpm | 50~10000 (Inline spindlesⅠ) / 50~5000 (Inline spindlesⅠ) / 50~18000 (electric spindle) | 50~6000 (Inline spindles) / 50~12000 (electric spindle) | 50~6000 (Inline spindles)
Spindle taper | mm | HSK63A | HSK100A | HSK100A
Spindle diameter | / | φ80 | φ100 | φ100
Transmission type | / | Stepless | / | /
Spindle motor power | kW | 15/18.5 (Inline spindles) / 25/35 (electric spindle) | 22/26 (Inline spindles) / 25/55 (electric spindle) | 22/26
Spindle lubrication | / | Oil and grease lubrication (Inline spindles) / Oil-air lubrication (electric spindle) | Oil and grease lubrication (Inline spindles) / Oil-air lubrication (electric spindle) | Oil and grease lubrication
Tool capacity | / | 24 | 28 | 28
Tool selection | / | Randomization | Randomization | Randomization
Tool change time | s | 7 (cut-cut) 1.5 (tool-tool) | 7 (cut-cut) 2.5 (tool-tool) | 7 (cut-cut) 2.5 (tool-tool)
Max. tool diameter | mm | φ75 (empty space: φ150) | φ110 (empty space: φ230) | φ110 (empty space: φ230)
Max. tool length | mm | 360 | 390 | 390
Max. tool weight | kg | 8 | 20 | 20
Positioning Accuracy | mm | 0.008 | 0.008 | 0.008
Repeat positioning accuracy | mm | 0.004 | 0.004 | 0.004
Machine dimensions (L*W) | mm*mm | 2000×4800 | 2100×5050 | 2300×5050
Net weight | kg | 9000 | 11000 | 12000
CNC system | / | FANUC 31i | FANUC 31i | FANUC 31i

技术特性

• X/Y/Z 行程（典型 MDL 机型）：1000 / 800 / 630 mm。
• 主轴转速（典型范围）：50–6000 rpm（随型号及主轴类型变化）。
• 最大轴向进给速度：高达 10,000 mm/min。
• 刀库容量：24–28 把刀（视型号而定）。
• 主轴锥度选项：HSK63A、HSK100A（视型号而定）。
• 定位精度：0.008 mm；重复定位精度：0.004 mm。
• 推荐 CNC 控制器：FANUC 31i（MDL 各型号的常见选项）。
